Водогрейные котлы серии TNX от 3 до 7 мВт

Основные характеристики

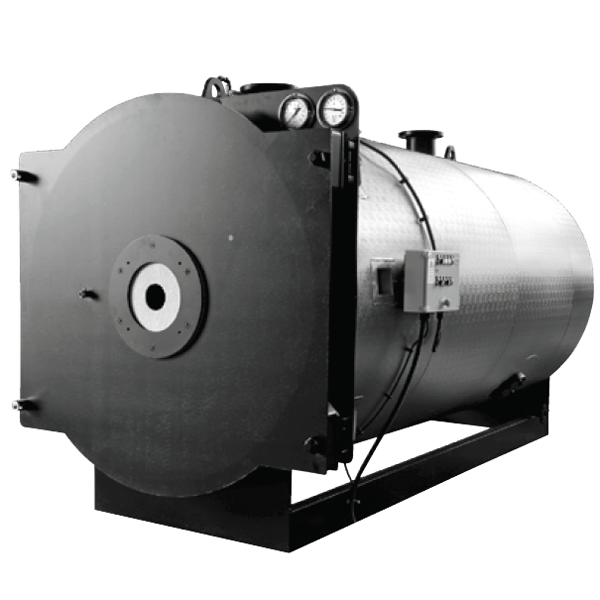

Водогрейный котел модели TNX – котел с проходной топкой, тремя полными ходами уходящих газов и омываемым днищем с полным автоматическим функционированием и комплектом всей арматуры для быстрого ввода в эксплуатацию. С момента поставки котла в кратчайшие сроки могут быть выполнены присоединения контуров воды, топлива и электричества без осуществления кладки и особых монтажных работ. Объемная топка при достижении низких тепловых нагрузок гарантирует отличное сгорание как жидкого, так и газообразного топлива, компенсируя тепловое расширение и, как следствие, обеспечивая герметичность труб. Пламя проходит через топку и уходящие газы поступают в поворотную камеру, полностью омываемую водой. Здесь уходящие газы меняют свое направление и возвращаются в трубный пучок к передней части. Третий оборот уходящих газов приводит продукты сгорания к тыльной части котла для вывода наружу. Котел выполнен из материалов предварительно проверенных и сертифицированных в реестре приемочных испытаний. Металлические конструкции проверяются ультразвуком, в то время как автоматическая сварка погруженной дугой подвергается радиографическому контролю и капиллярной дефектоскопии. Полное отсутствие жаропрочных материалов внутри топки сводит к минимуму операции по техническому обслуживанию и опасные тепловые инерции. Операции по чистке легко осуществимы благодаря открытому доступу ко всем газовым проходам. Все поверхности теплоотдачи должным образом изолированы изоляционным материалом большой толщины. Котел защищен обшивкой из листового гофрированного алюминия.
КОРПУС КОТЛА
Выполнен из стали P265GH или P355GH UNI 10028/2 (Fe 410 или 510.1.2 KW UNI 5869/75), сертифицирован в реестре приемочных испытаний, корпус состоит из:

• объемной проходной топки для достижения низкой тепловой нагрузки;
• поворотной камеры, выполненной без применения огнеупорного материала, с полностью омываемым выпуклым днищем и трубной опорой, гарантирующим эффективное омывание;
• внутренней развальцованной трубной решетки, приваренной встык, с просверленными и затем развернутыми отверстиями для развальцовки соединений и приваривания дымогарных труб;
• обечайки с фланцевыми соединениями подачи и обратки, соединениями для установки рабочих приборов, смотровыми и инспекционными люками; конструкция смонтирована сертифицированным методом с помощью сварки, осуществляемой квалифицированным персоналом;
• дымогарных труб из стали Fe 37 D UNI 7091 толщиной 3,2 мм, развальцованных и приваренных к трубной решетке и оснащенных спиральными турбулизаторами.

ПЕРЕДНЯЯ ДВЕРЦА
Выполнена из листовой стали, термически изолирована огнеупорным материалом с высоким содержанием окиси алюминия и изолирующих веществ. Передняя дверца с реверсивным открытием вправо-влево установлена на регулируемых шарнирных петлях, легко открывается с помощью болтов. На дверце выполнен конус для установки горелки; дверца снабжена глазком для контроля за процессом горения; при открытии дверцы не требуется снятие горелки.
ЗАДНЯЯ ДЫМОВАЯ КАМЕРА
Выполнена из листовой стали, термически изолирована. Дверца легко открывается благодаря латунным болтам, для чистки дымовых труб и соединения с дымоходом снабжена люком для чистки и соединениями с дымоходом.
ОБСЛУЖИВАНИЕ КОТЛА
Основание выполнено из стального профиля (углеродистая сталь), обеспечивающего прочность конструкции и легкость ее перемещения. Электрические соединения выполнены с максимальной рациональностью в соответствии с нормами безопасности и соединены с главным электрическим шкафом. Внешняя изоляция выполнена из матраса из минеральной ваты высокой плотности соответствующей толщины и из круглой обшивки из листового гофрированного алюминия.

Стандартная комплектация

• Капиллярный термометр с широкой шкалой
• Манометр с трехходовым краном и контрольной отметкой
• Главный электрический шкаф
• Турбулизаторы (до модели TNX 4000 включительно)
• Инструмент для чистки
