Описание

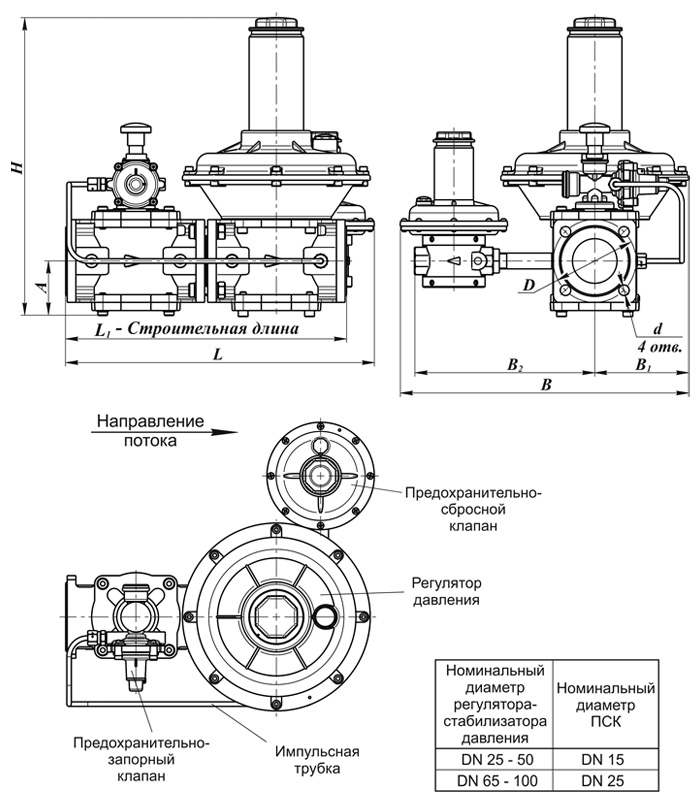

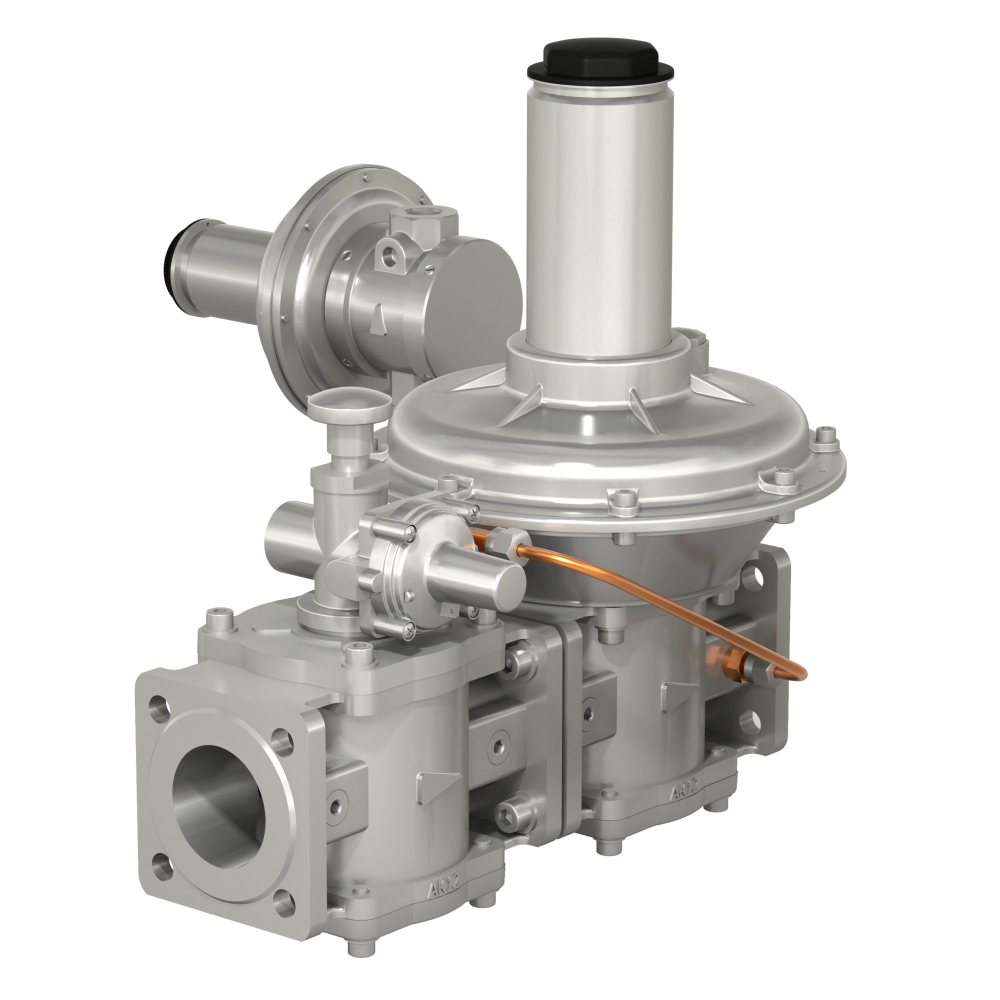

Регуляторы-стабилизаторы давления предназначены для снижения, регулирования и поддержания давления (расхода) углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов на выходе постоянным в заданных пределах независимо от изменений входного давления и работают без использования постороннего источника энергии.
Предохранительно-запорный клапан (далее - ПЗК), входящий в состав регулятора давления, прекращает подачу газа при значительном (недопустимом) повышении давления на выходе в случае возникновения каких-либо аварийных ситуаций.
Предохранительно-сбросной клапан (далее - ПСК), входящий в состав регулятора давления, производит выпуск газа в атмосферу при незначительном повышении контролируемого давления на выходе.
МАТЕРИАЛ КОРПУСА:
- Алюминиевые сплавы АК12ОЧ, АК12ПЧ.
КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:
- У3.1 (-30...+60 °C);
- У2 (-40...+60 °C).
МАКСИМАЛЬНОЕ ДАВЛЕНИЕ НА ВХОДЕ:
- Для РС ... - 1 - ... - 1 бар (1 000 мбар);
- Для РС ... - 6 - ... - 6 бар (6 000 мбар).
МАКСИМАЛЬНОЕ ОТКЛОНЕНИЕ ДАВЛЕНИЯ НА ВЫХОДЕ:
- ±15 % от настроенной величины при изменении входного давления в пределах ±30 % от фактического.
ДАВЛЕНИЕ ЗАКРЫТИЯ РЕГУЛЯТОРА:
- Не превышает выходного давления, полученного при расходе, равном 5 % от максимального расхода, более чем в 1,5 раза.
МОНТАЖНОЕ ПОЛОЖЕНИЕ:
- Любое, за исключением, когда труба располагается ниже продольной оси регулятора.
СРЕДНИЙ СРОК СЛУЖБЫ СТАБИЛИЗАТОРА ДАВЛЕНИЯ ГАЗА:
- Не менее 9 лет.
ДОПОЛНИТЕЛЬНО:
- Диапазон регулирования выходного давления определяется типоразмером пружины, установленной в корпус регулятора-стабилизатора.

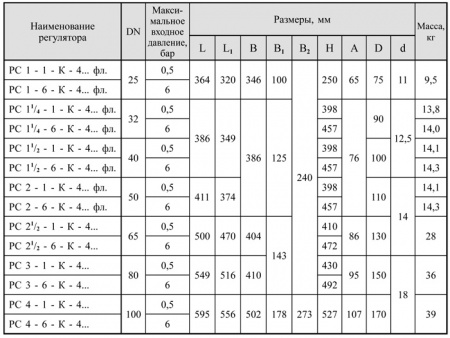

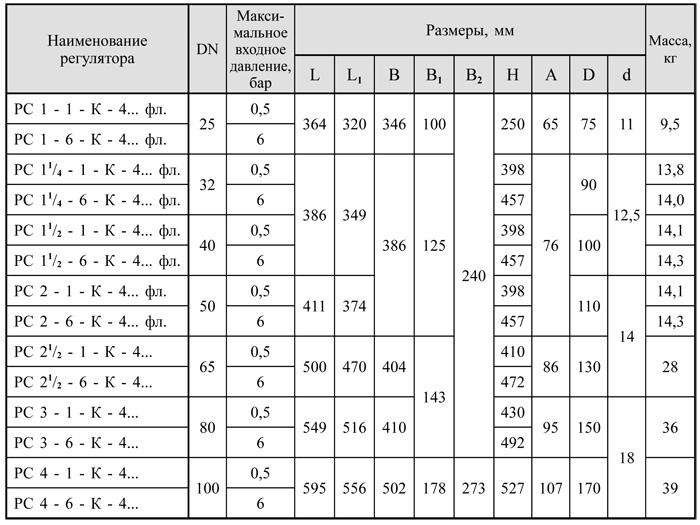

| DN |
Максим.
входное
давление,
бар
|
Обозначение
регулятора-стабилизатора
с ПЗК и
ПСК в отдельном
корпусе
|
Диапазон
регулирования
выходного давления,
мбар
|
Диапазон
настройки
срабатывания
ПЗК,
мбар
|
Диапазон
настройки
срабатывания
ПСК,
мбар
|
| DN 25 | 1 | РС 1 - 1 - К - 400 | 48 - 100 | 60 - 125 | 55 - 115 |
| РС 1 - 1 - К - 401 | 90 - 220 | 110 - 230 | 100 - 190 | ||
| РС 1 - 1 - К - 402 | 200 - 275 | 180 - 255 | |||
| РС 1 - 1 - К - 403
| 210 - 500 | 260 - 440 | 240 - 575 | ||
| РС 1 - 1 - К - 404 | 420 - 625 | ||||
| 6 | РС 1 - 6 - К - 460
| 48 - 110 | 60 - 140 | 55 - 130 | |
| РС 1 - 6 - К - 461
| 100 - 220 | 125 - 230 | 115 - 190 | ||
| РС 1 - 6 - К - 462 | 200 - 275 | 180 - 255
| |||
| РС 1 - 6 - К - 463 | 210 - 530 | 260 - 440 | 240 - 610 | ||
| РС 1 - 6 - К - 464
| 420 - 665 | ||||
|
| |||||
| DN 32 | 1 | РС 11/4 - 1 - К - 405 | 48 - 80 | 60 - 110 | 55 - 92 |
| РС 11/4 - 1 - К - 406 | 70 - 110 | 85 - 140 | 80 - 130 | ||
| РС 11/4 - 1 - К - 407 | 100 - 230 | 125 - 230 | 115 - 190 | ||
| РС 11/4 - 1 - К - 408
| 200 - 290 | 180 - 265 | |||
| 6 | РС 11/4 - 6 - К - 465
| 48 - 150 | 60 - 190 | 55 - 175 | |
| РС 11/4 - 6 - К - 466 | 140 - 270 | 175 - 230 | 160 - 190 | ||
| РС 11/4 - 6 - К - 467 | 200 - 340 | 180 - 315 | |||
| РС 11/4 - 6 - К - 468 | 260 - 510 | 325 - 440 | 295 - 590 | ||
| РС 11/4 - 6 - К - 469
| 420 - 640 | ||||
|
| |||||
| DN 40 | 1 | РС 11/2 - 1 - К - 409 | 48 - 80 | 60 - 100 | 55 - 92 |
| РС 11/2 - 1 - К - 410 | 70 - 110 | 85 - 140 | 80 - 130 | ||
| РС 11/2 - 1 - К - 411 | 100 - 240
| 125 - 230 | 115 - 190 | ||
| РС 11/2 - 1 - К - 412 | 200 - 300 | 180 - 280 | |||
| 6 | РС 11/2 - 6 - К - 470 | 48 - 150 | 60 - 190 | 55 - 175 | |
| РС 11/2 - 6 - К - 471 | 140 - 270
| 175 - 230 | 160 - 190 | ||
| РС 11/2 - 6 - К - 472 | 200 - 340 | 180 - 315 | |||
| РС 11/2 - 6 - К - 473 | 260 - 525 | 325 - 440 | 295 - 605 | ||
| РС 11/2 - 6 - К - 474 | 420 - 660 | ||||
|
| |||||
| DN 50 | 1 | РС 2 - 1 - К - 413 | 48 - 80 | 60 - 110 | 55 - 92 |
| РС 2 - 1 - К - 414 | 70 - 110 | 85 - 140 | 80 - 130 | ||
| РС 2 - 1 - К - 415 | 100 - 240 | 125 - 230 | 115 - 190 | ||
| РС 2 - 1 - К - 416 | 200 - 300 | 180 - 280 | |||
| 6 | РС 2 - 6 - К - 475
| 48 - 150 | 60 - 190 | 55 - 175 | |
| РС 2 - 6 - К - 476 | 140 - 270 | 175 - 230 | 160 - 190 | ||
| РС 2 - 6 - К - 477 | 200 - 340 | 180 - 315 | |||
| РС 2 - 6 - К - 478 | 260 - 530 | 325 - 440 | 295 - 610 | ||
| РС 2 - 6 - К - 479
| 420 - 665 | ||||
|
| |||||
| DN 65 | 1 | РС 21/2 - 1 - К - 417 | 48 - 80
| 60 - 100 | 55 - 92 |
| РС 21/2 - 1 - К - 418
| 70 - 110 | 85 - 140 | 80 - 130 | ||
| РС 21/2 - 1 - К - 419 | 100 - 240 | 125 - 230 | 115 - 190 | ||
| РС 21/2 - 1 - К - 420
| 200 - 300 | 180 - 280 | |||
| 6 | РС 21/2 - 6 - К - 480
| 65 - 130 | 80 - 165
| 70 - 150 | |
| РС 21/2 - 6 - К - 481 | 120 - 220 | 150 - 230
| 135 - 190 | ||
| РС 21/2 - 6 - К - 482 | 200 - 275 | 180 - 255 | |||
| РС 21/2 - 6 - К - 483 | 210 - 450 | 260 - 440
| 240 - 520 | ||
| РС 21/2 - 6 - К - 484 | 420 - 570 | ||||
|
| |||||
| DN 80 | 1 | РС 3 - 1 - К - 421 | 48 - 80
| 60 - 100 | 55 - 92 |
| РС 3 - 1 - К - 422
| 70 - 110 | 85 - 140 | 80 - 130 | ||
| РС 3 - 1 - К - 423
| 100 - 220
| 125 - 230 | 115 - 190 | ||
| РС 3 - 1 - К - 424
| 200 - 275 | 180 - 255 | |||
| 6 | РС 3 - 6 - К - 485
| 90 - 130 | 110 - 165 | 100 - 150 | |
| РС 3 - 6 - К - 486 | 120 - 220 | 150 - 230
| 135 - 190 | ||
| РС 3 - 6 - К - 487 | 200 - 275 | 180 - 255 | |||
| РС 3 - 6 - К - 488 | 210 - 450 | 260 - 440 | 240 - 520 | ||
| РС 3 - 6 - К - 489 | 420 - 570 | ||||
|
| |||||
| DN 100 | 1 | РС 4 - 1 - К - 425
| 48 - 80 | 60 - 110 | 55 - 92 |
| РС 4 - 1 - К - 426
| 70 - 110 | 85 - 140 | 80 - 130 | ||
| РС 4 - 1 - К - 427
| 100 - 220
| 125 - 230 | 115 - 190 | ||
| РС 4 - 1 - К - 428
| 200 - 275 | 180 - 255 | |||
| 6 | РС 4 - 6 - К - 490
| 48 - 110 | 60 - 140 | 55 - 130 | |
| РС 4 - 6 - К - 491 | 100 - 210
| 125 - 230 | 115 - 190 | ||
| РС 4 - 6 - К - 492 | 200 - 265 | 180 - 245 | |||
| РС 4 - 6 - К - 493 | 200 - 250 | 250 - 315 | 230 - 290 | ||
