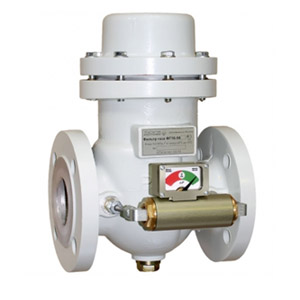

Назначение:
Фильтры газа предназначены для очистки газа от примесей твёрдых частиц, пыли, ржавчины и устанавливаются перед измерительными приборами, запорно-регулировочной арматурой, газогорелочными устройствами котлов и другими газосжигающими устройствами. Качественная очистка газа позволяет повысить надёжность работы приборов, увеличить межремонтное время эксплуатации за счёт уменьшения износа. Правильный выбор фильтров – это один из факторов позволяющих обеспечивать надёжное и безопасное функционирование системы газоснабжения.
Принцип работы:
Не очищенный газ проходиит через входное отверстие далее по каналу в корпусе фильтра имеющему конфигурацию, позволяющую накапливать крупные частицы и иные включения в накопительной камере, находящейся в нижней части корпуса фильтра. Для очистки камеры в нижней части корпуса имеется отверстие герметично закрытое заглушкой. После прохождения канала с накопительной камерой газ поступает в камеру с фильтрующим элементом. Отфильтрованный газ поступает на выход из фильтра в газопровод. В фильтрах типа ФГ16-50, ФГ16-80,ФГ16-100 в качестве фильтрующего материала используется металлическая плетеная сетка с размером ячейки, позволяющей осуществлять фильтрацию газасо степенью фильтрации не менее 99,5% частиц, имеющих размеры превышающие 0,08 мм, помещенная в армирующий каркас из перфорированного металла. Для фильтрации с более высокой степенью (фильтры типа ФГ16-50-В, ФГ16-80-В,ФГ16-100-В) применяется фильтрующий материал из гофрированного синтетического материала, позволяющий осуществлять фильтрацию газа со степенью фильтрации не менее 99,5% частиц, имеющих размеры более 0,005 мм. Синтетический фильтрующий материал также помещен в металлический армирующий каркас из перфорированного металла.
Степень загрязнения фильтрующего элемента контролируется индикатором перепада давления типа ДПД16-, устанавливаемого на корпус фильтра. Одна сторона индикатора сообщается с входной частью корпуса фильтра, другая с выходной. Индикатор снабжен шкалой, разделенной на два сегмента: зеленый и красный. Нахождение стрелки индикатора в красной зоне указывает на то, что фильтрующий элемент засорён и его необходимо либо чистить, либо заменять.
Отличительные особенности:
- Литой корпус из высокопрочного алюминия.
- Наличие в корпусе отбойника и камеры для улавливания крупных механических частиц, которые позволяют предохранить фильтрующий элемент от повреждения и значительно увеличивает срок службы фильтрующего элемента.
- Наличие сетчатого фильтрующего элемента, обеспечивающего достаточно высокую степень очистки и обладающего возможностью его качественной очитки механическим, химическим способами или регенерацией горячим паром.
- Наличие индикатора перепада давления типа ДПД16-, предназначенного для непрерывного контроля за степенью засоренности и целостности фильтрующего элемента.
- Наличие дополнительной пары отверстий на корпусе фильтра, герметично закрытых заглушками, для осуществления дополнительного контроля перепада давления и с помощью дифференциального манометра.
- Расположение штуцеров и резьбовых отверстий для присоединения индикатора перепада давления и дифференциального манометра, как с лицевой стороны, так и с обратной стороны корпуса фильтра, что позволяет удобно располагать их при направлении потока газа как справа - налево, так и слева - направо.
- Большой диапазон рабочих давлений до 1,6 МПа.
- Широкий диапазон температуры рабочей и окружающей среды (от минус 40 оС до плюс 70 оС).
- Полная ремонтопригодность. Замена фильтрующего элемента осуществляется без демонтажа корпуса фильтра из газопровода.
- Простота и удобство обслуживания.
- Эстетичный внешний вид, высокое качество порошкового покрытия корпусных деталей.
- Возможность устанавливать во взрывоопасных зонах всех классов согласно ПЭУ п. 7.3, в которых возможно образование смесей газов и паров с воздухом, отнесённых к категориям IIA и IIB ГОСТ Р МЭК60079-11-2010. Имеется РАЗРЕШЕНИЕ на ПРИМЕНЕНИЕ № РРС 00-38692.
- Безопасность эксплуатации, подтверждается ДЕКЛАРАЦИЕЙ СООТВЕТСТВИЯ ТАМОЖЕННОГО СОЮЗА ТС № RU Д-RU.ММ04.В.00591.
- Гарантия качества подтверждается наличием на предприятии системы качества ISO 9001 (СЕРТИФИКАТ СООТВЕТСТВИЯ № РОСС RU. ИК01.К00083).
- Наличие СЕРТИФИКАТА СООТВЕТСТВИЯ ГАЗСЕРТ № ЮАЧ0.RU.1402.H00086
Основные характеристики:
- Диаметр условного прохода:
- фильтр ФГ16-50, ФГ16-50-В - 50мм
- фильтр ФГ16-80, ФГ16-80-В - 80мм
- фильтр ФГ16-100, ФГ16-100-В - 100мм
- Максимальное рабочее давление 1,6 МПа (16кг/см2)
- Диапазон температуры рабочей и окружающей среды от минус 40 до плюс 70оС
- Степень фильтрации не менее 99,5% частиц имеющих размеры превышающие:
- 0,08 мм для ФГ16-50, ФГ16-80, ФГ16-100
- 0,005 мм для ФГ16-50В, ФГ16-80В, ФГ16-100В
