Описание

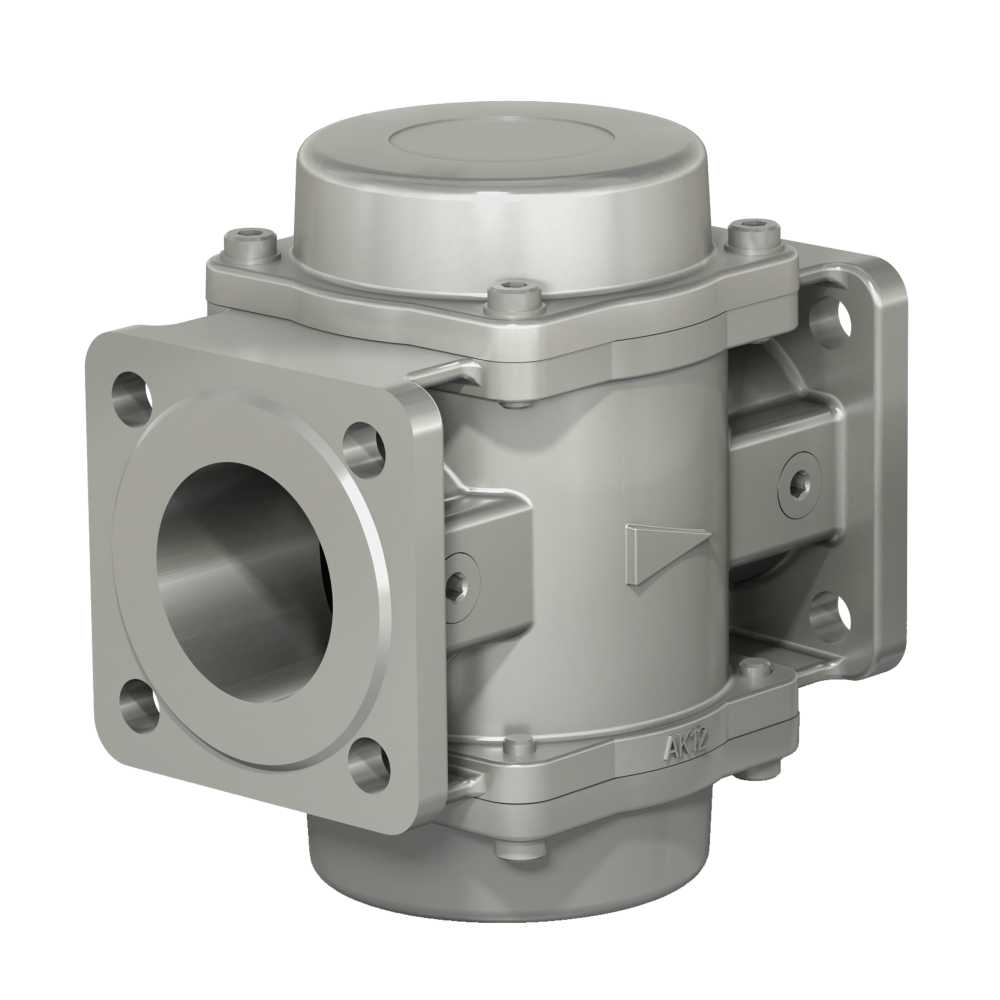

Фильтры предназначены для установки на газопроводах перед запорно-регулирующей арматурой газогорелочных устройств котлов, теплогенераторов, инфракрасных обогревателей и других газосжигающих установках с целью очистки газа от механических частиц для повышения надежности и долговечности работы оборудования.
МАТЕРИАЛ КОРПУСА:
- Алюминиевые сплавы АК12ОЧ, АК12ПЧ.
КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:
- У3.1 (-30...+60 °C);
- У2 (-45...+60 °C);
- УХЛ1 (-60...+60 °C).
МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:
- 3 бар (0,3 МПа);
- 6 бар (0,6 МПа);
МИНИМАЛЬНЫЙ РАЗМЕР УЛАВЛИВАЕМЫХ ЧАСТИЦ (СТЕПЕНЬ ФИЛЬТРАЦИИ):
- 50 мкм (по умолчанию).
ПО ЗАКАЗУ ВОЗМОЖНО ИЗГОТОВЛЕНИЕ ФИЛЬТРОВ С ИНОЙ СТЕПЕНЬЮ ФИЛЬТРАЦИИ:
- 2 мкм, 5 мкм, 10 мкм, 20 мкм, 80 мкм, 200 мкм.
ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:
- (-40...+90 °C) - для фильтров с полимерным фильтрующим элементом;
- (-60...+120 °C) - для фильтров с сетчатым фильтрующим элементом.
МОНТАЖНОЕ ПОЛОЖЕНИЕ:
- на горизонтальных или вертикальных трубопроводах.
ДОПОЛНИТЕЛЬНО:
- Все фильтры могут быть укомплектованы индикаторами загрязненности фильтрующего элемента;
- Возможно изготовление фильтров в угловом исполнении корпуса;
- Возможно изготовление фильтров со встроенным конденсатоотводом;
- Конструкция фильтра позволяет снимать фильтрующий элемент для его очистки или замены без демонтажа фильтра с трубопровода.
|
Наименование
фильтра |
DN
|
Давление
рабочее максимальное, МПа |
Рабочая площадь фильтрующего элемента, м2
| Размеры, мм |
Масса,
кг |
Коэффи-
циент
сопротив- ления
|

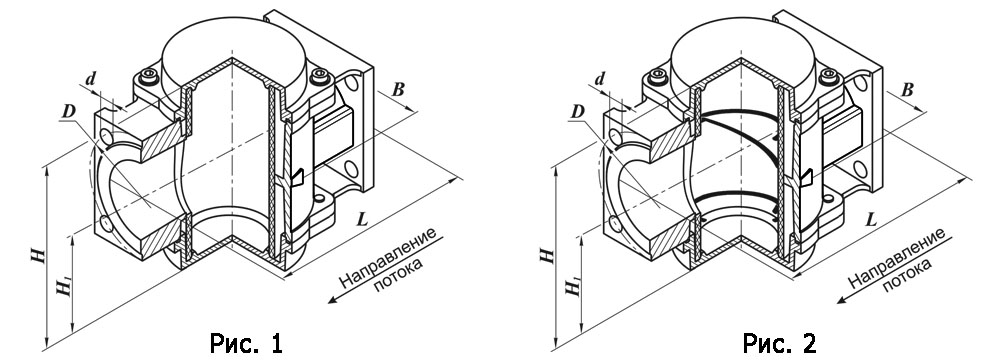

Рис.
| |||||
| L | B | H | Н1 | D | d | |||||||
| ФН1-2 фл. |
25
| 0,3 |
0,023
|
160
|
95
|
192
|
96
|
75
|
11
|
2,9
|
2,2
| 1 |
| ФН1-6 фл. | 0,6 | 2 | ||||||||||
| ФН11/4-2 фл. |
32
| 0,3 |
0,03
|
162
|
100
|
180
|
90
|
90
|
12,5
|
3
|
3,3
|
1
|
| ФН11/4-6 фл. | 0,6 | 2 | ||||||||||
| ФН11/2-2 фл. |
40
| 0,3 |
108
|
198
|
99
|
100
|
3,2
|
2,2
|
1
| |||
| ФН11/2-6 фл. | 0,6 | 2 | ||||||||||
| ФН2-2 фл. |
50
| 0,3 | 187 |
118
|
188
|
94
|
110
|
14
|
3,4
|
3
|
1
| |
| ФН2-6 фл. | 0,6 | 2 | ||||||||||
| ФН21/2-1 |
65
| 0,3 |
0,04
|
235
|
144
|
216
|
108
|
130
|
5,2
|
2,9
|
1
| |
| ФН21/2-6 | 0,6 | 2 | ||||||||||
| ФН3-1 |
80
| 0,3 |
0,05
|
258
|
168
|
226
|
113
|
150
|
18
|
6,4
|
3
|
1
|
| ФН3-6 | 0,6 | 2 | ||||||||||
| ФН4-1 |
100
| 0,3 |
0,06
|
278
|
185
|
252
|
126
|
170
|
7,5
|
4,4
|
1
| |
| ФН4-6 | 0,6 | 2 | ||||||||||
