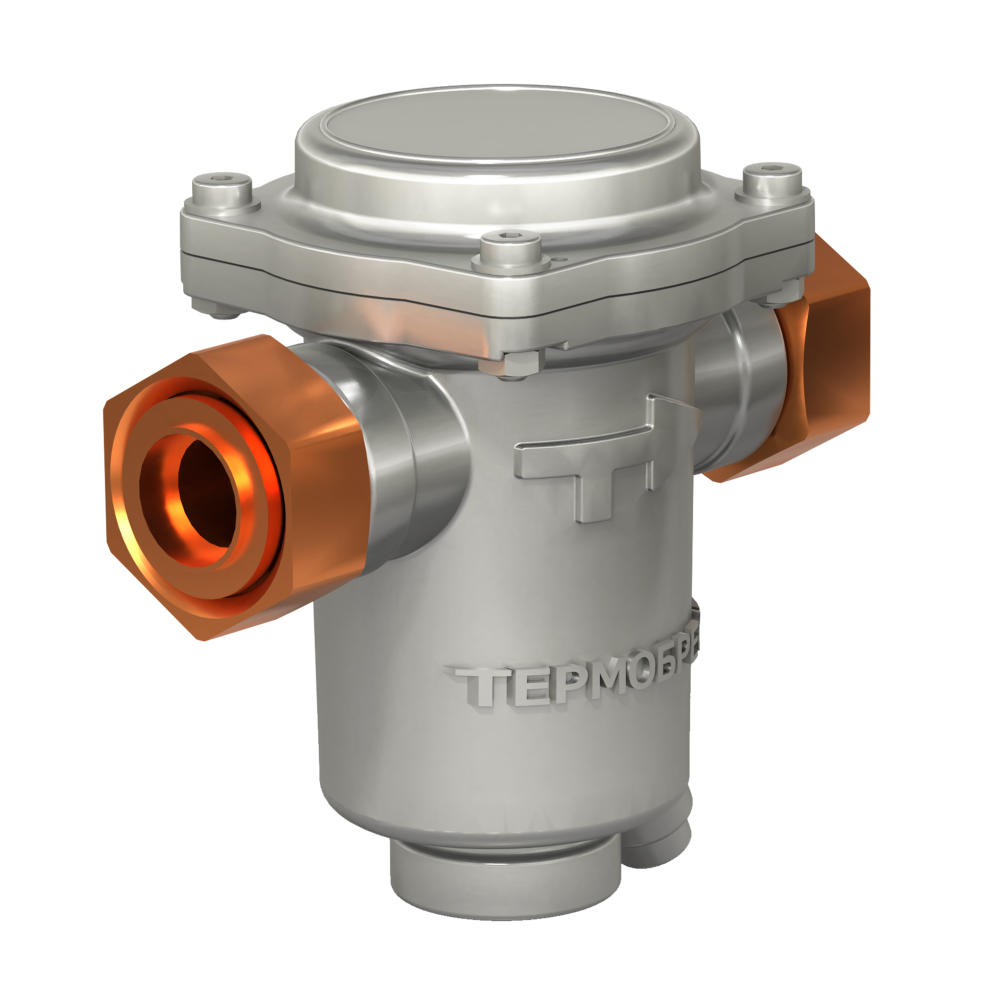

Фильтры газовые компактные с конденсатоотводом

Фильтры газовые компактные предназначены для очистки газа от механических частиц для повышения надежности и долговечности работы оборудования, установленного за фильтром.

Рекомендуется устанавливать данный тип фильтров перед комбинированными регуляторами давления типа РС...-КД

МАТЕРИАЛ ДЕТАЛЕЙ:

• корпус и крышки - ЦАМ;
• фильтрующая сетка - нержавеющая сталь;
• присоединительные патрубки и накидные гайки - латунь.

НОМИНАЛЬНЫЙ ДИАМЕТР:

• DN 15

КОЭФФИЦИЕНТ СОПРОТИВЛЕНИЯ:

• для линейного исполнения - 2,5;
• для углового исполнения - 3,0.

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

• У3.1 (-30...+60 °C);
• У2 (-45...+60 °C);
• УХЛ1 (-60...+60 °C).

МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:

• 6 бар (0,6 МПа);

МИНИМАЛЬНЫЙ РАЗМЕР УЛАВЛИВАЕМЫХ ЧАСТИЦ (СТЕПЕНЬ ФИЛЬТРАЦИИ):

• 250 мкм.

ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:

• (-60...+120 °C)

МОНТАЖНОЕ ПОЛОЖЕНИЕ:

• на горизонтальных или вертикальных трубопроводах (конденсатоотвод должен располагаться снизу).

ДОПОЛНИТЕЛЬНО:

• Наличие конденсатоотвода в нижней части корпуса фильтра (винт с резьбой М6).

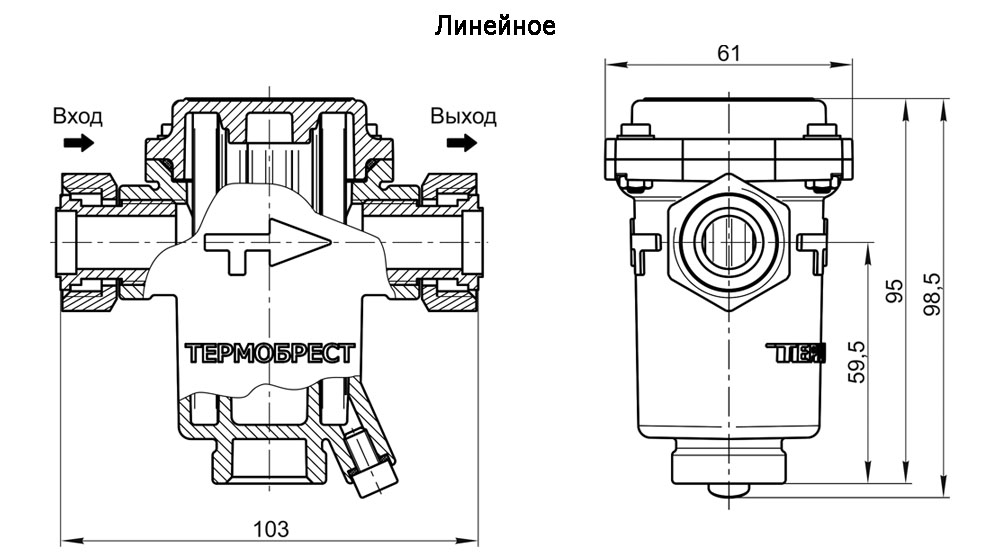

• Возможно изготовление фильтров в угловом исполнении корпуса;
• Конструкция фильтра позволяет снимать фильтрующий элемент для его очистки или замены без демонтажа фильтра с трубопровода.

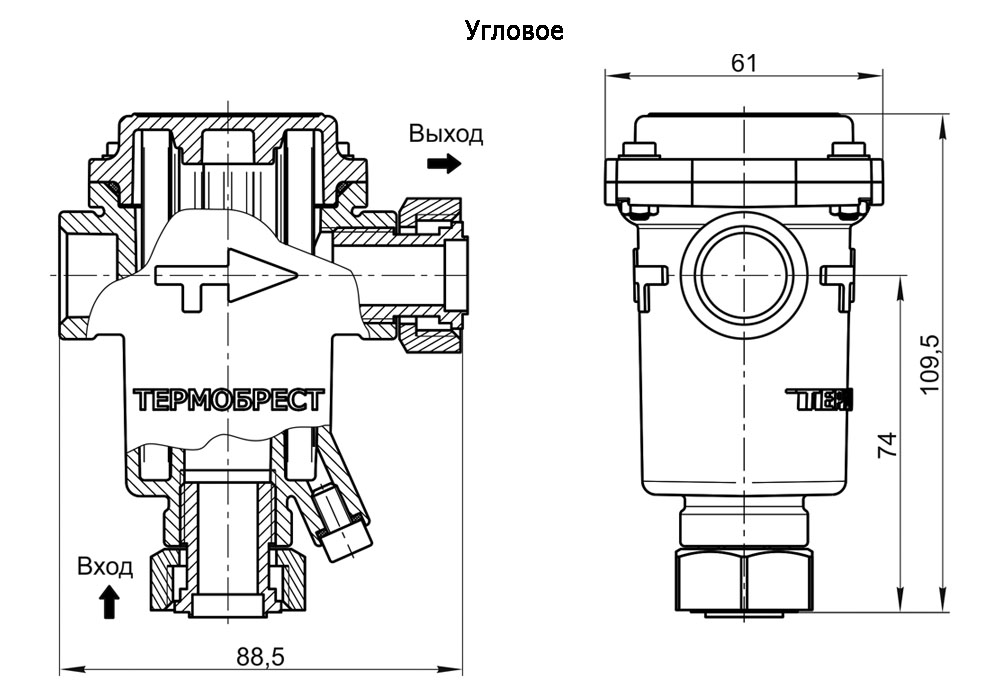

Исполнение фильтров по способу присоединения

Присоединительные размеры (по умолчанию):
- входного патрубка - DN 15 (накидная гайка - G¾”);
- выходного патрубка - DN 15 (накидная гайка - G¾”).

По специальному заказу поставляются изделия с другими присоединительными размерами (указывается дополнительно):
- с входными патрубками - DN 20 (накидная гайка - G1”) или DN 25 (накидная гайка – G1¼”);
- с выходными патрубками - DN 20 (накидная гайка – G1”) или DN 25 (накидная гайка – G1¼”);
- с входными и выходного штуцерами различной наружной резьбы.

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ изделия, исполнение линейное, присоединительные размеры: вход - гайка G¾”, выход - G¾”; климатическое исполнение УХЛ1:
ФН¹/₂-6Д исполнение: линейное, вход - гайка G¾”, выход - G¾”, УХЛ1.

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ изделия, газового компактного, исполнение угловое, присоединительные размеры: вход - гайка G¾”, выход - G1”; климатическое исполнение У3.1:
ФН¹/₂-6Д исполнение: угловое, вход - гайка G¾”, выход - G1”, У3.1.
