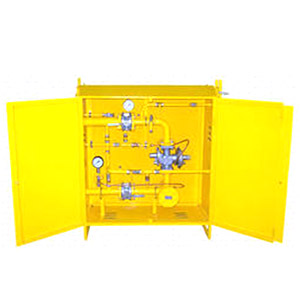

Газорегуляторные пункты шкафные (ГРПШ) Используются в системах газоснабжения промышленных и коммунально-бытовых объектов как самостоятельные ГРП для редуцирования высокого и среднего давления газа на заданное значение и автоматического поддержания выходного давления на заданном уровне независимо от изменения входного давления или расхода, а также для автоматической остановки подачи газа при аварийном отклонении давления от установленных параметров.
ГРПШ — это газорегуляторные шкафные пункты различных видов и модификаций:
- c одной линией редуцирования и байпасом;
- c основной и резервной линиями редуцирования;
- с двумя линиями редуцирования и разными регуляторами при параллельной установке регуляторов;
- с двумя линиями редуцирования и разными регуляторами, при последовательной установке регуляторов
Технические характеристики ГРПШ c одной линией редуцирования и байпасом:
|
Обозначение |
Регулятор |
Рвх.,
|
Рвых.,
|
Тепловая мощность газового обогревателя, кВт, не более |
Пропускная способность (для газа плотностью g=0,73кг/м3), м3/час |
|
400 |
РДНК-400 |
0,6 |
2-5 |
255 |
70 |
|
400-01 |
РДНК-400М |
510 | |||
|
07-У1 |
РДНК-1000 |
765 | |||
|
01-У1 |
РДНК-У |
1,2 |
850 | ||
|
03М/1-У1 |
РДСК-50М-1 |
10-16 |
663 | ||
|
03М/2-У1 |
РДСК-50М-2 |
16-40 |
97,7-850 | ||
|
03М/3-У1 |
РДСК-50М-3 |
40-100 |
85-850 | ||
|
03БМ-У1 |
РДСК-50БМ |
270-300 |
1020 | ||
|
13-1Н-У1 |
РДГ-50Н/30 |
1,2 |
1,5-60 |
2380 |
500 |
|
РДГ-50Н/35 |
3440 | ||||
|
РДГ-50Н/40 |
4630 | ||||
|
РДГ-50Н/45 |
6030 | ||||
|
13-1В-У1 |
РДГ-50В/30 |
1,2 |
60-600 |
2380 | |
|
РДГ-50В/35 |
3440 | ||||
|
РДГ-50В/40 |
4630 | ||||
|
РДГ-50В/45 |
6030 | ||||
|
15-1Н-У1 |
РДГ-80Н/65 |
1,2 |
1,5-60 |
12410 |
600 |
|
15-1В-У1 |
РДГ-80В/65 |
60-600 | |||
|
16-1Н-У1 |
РДГ-150Н/98 |
1,2 |
1,5-60 |
27200 |
800 |
|
16-1В-У1 |
РДГ-150В/98 |
60-600 |
Технические характеристики ГРПШ c основной и резервной линиями редуцирования:
|
Обозначение |
Регулятор |
Рвх.,
|
Рвых.,
|
Тепловая мощность газового обогревателя, кВт, не более |
Пропускная способность (для газа плотностью g=0,73кг/м3), м3/час |
|
04-2У1 |
РДНК-400 |
0,6 |
2-5 |
255 |
160 |
|
05-2У1 |
РДНК-400М |
510 | |||
|
07-2У1 |
РДНК-1000 |
765 | |||
|
01-У1 |
РДНК-У |
1,2 |
850 | ||
|
03М/1-2У1 |
РДСК-50М-1 |
10-16 |
663 | ||
|
03М/2-2У1 |
РДСК-50М-2 |
16-40 |
97,7-850 | ||
|
03М/3-2У1 |
РДСК-50М-3 |
40-100 |
85-850 | ||
|
03БМ-2У1 |
РДСК-50БМ |
270-300 |
1020 | ||
|
13-2Н-У1 |
РДГ-50Н/30 |
1,2 |
1,5-60 |
2380 |
800 |
|
РДГ-50Н/35 |
3440 | ||||
|
РДГ-50Н/40 |
4630 | ||||
|
РДГ-50Н/45 |
6030 | ||||
|
13-2В-У1 |
РДГ-50В/30 |
1,2 |
60-600 |
2380 | |
|
РДГ-50В/35 |
3440 | ||||
|
РДГ-50В/40 |
4630 | ||||
|
РДГ-50В/45 |
6030 | ||||
|
15-2Н-У1 |
РДГ-80Н/65 |
1,2 |
1,5-60 |
12410 |
880 |
|
15-2В-У1 |
РДГ-80В/65 |
60-600 | |||
|
16-2Н-У1 |
РДГ-150Н/98 |
1,2 |
1,5-60 |
27200 |
1800 |
|
16-2В-У1 |
РДГ-150В/98 |
60-600 |
Технические характеристики ГРПШ c двумя линиями редуцирования и разными регуляторами при параллельной установке регуляторов:
|
Обозначение |
Регулятор |
Рвх.,
|
Рвых.,
|
Тепловая мощность газового обогревателя, кВт, не более |
Пропускная способность (для газа плотностью g=0,73кг/м3), м3/час |
|
03М/1-04-2У1 |
РДCК-50М-1 |
0,6 |
10-16 |
633 |
200 |
|
РДНК-400 |
2-5 |
255 | |||
|
03М/2-04-2У1 |
РДCК-50М-2 |
16-40 |
850 | ||
|
РДНК-400 |
2-5 |
255 | |||
|
03М/3-04-2У1 |
РДCК-50М-3 |
40-100 |
850 | ||
|
РДНК-400 |
2-5 |
255 | |||
|
03М/1-04М-2У1 |
РДCК-50М-1 |
10-16 |
663 | ||
|
РДНК-400М |
2-5 |
510 | |||
|
03М/2-04М-2У1 |
РДCК-50М-2 |
16-40 |
850 | ||
|
РДНК-400М |
2-5 |
510 | |||
|
03М/3-04М-2У1 |
РДCК-50М-3 |
40-100 |
850 | ||
|
РДНК-400М |
2-5 |
510 | |||
|
03М/1-07-2У1 |
РДCК-50М-1 |
0,6 |
10-16 |
663 |
200 |
|
РДНК-1000 |
2-5 |
765 | |||
|
03М/2-07-2У1 |
РДCК-50М-2 |
16-40 |
850 | ||
|
РДНК-1000 |
2-5 |
765 | |||
|
03М/3-07-2У1 |
РДCК-50М-3 |
40-1000 |
850 | ||
|
РДНК-1000 |
2-5 |
765 | |||
|
03М/1-01-2У1 |
РДCК-50М-1 |
1,2 |
10-16 |
663 | |
|
РДНК-У |
2-5 |
850 | |||
|
03М/2-01-2У1 |
РДCК-50М-2 |
16-40 |
850 | ||
|
РДНК-У |
2-5 | ||||
|
03М/3-01-2У1 |
РДCК-50М-3 |
40-100 | |||
|
РДНК-У |
2-5 | ||||
|
03БМ-04-2У1 |
РДCК-50БМ |
0,6 |
270-300 |
1020 |
200 |
|
РДНК-400 |
2-5 |
255 | |||
|
03БМ-04М-2У1 |
РДCК-50БМ |
270-300 |
1020 | ||
|
РДНК-400М |
2-5 |
510 | |||
|
03БМ-07-2У1 |
РДCК-50БМ |
270-300 |
1020 | ||
|
РДНК-1000 |
2-5 |
765 | |||
|
03БМ-01-2У1 |
РДCК-50БМ |
1,2 |
270-300 |
1020 | |
|
РДНК-У |
2-5 |
850 | |||
|
13-2НВ-У1 |
РДГ-50Н(В)/30 |
1,5-60 (60-600) |
2380 |
900 | |
|
РДГ-50Н(В)/35 |
3440 | ||||
|
РДГ-50Н(В)/40 |
4630 | ||||
|
РДГ-50Н(В)/45 |
6030 | ||||
|
15-2НВ-У1 |
РДГ-80Н(В)/65 |
12410 |
1000 | ||
|
16-2НВ-У1 |
РДГ-150Н(В)/98 |
27200 |
1800 |
Технические характеристики ГРПШ c двумя линиями редуцирования и разными регуляторами при последовательной установке регуляторов:
|
Обозначение |
Регулятор |
Рвх.,
|
Рвых.,
|
Тепловая мощность газового обогревателя, кВт, не более |
Пропускная способность (для газа плотностью g=0,73кг/м3), м3/час |
|
03М/1-04-2ПУ1 |
РДCК-50М-1 |
0,6 |
10-16 |
650 |
200 |
|
РДНК-400 |
2-5 |
12 | |||
|
03М/2-04-2ПУ1 |
РДCК-50М-2 |
16-40 |
819 | ||
|
РДНК-400 |
2-5 |
30,6 | |||
|
03М/3-04-2ПУ1 |
РДCК-50М-3 |
40-100 |
782 | ||
|
РДНК-400 |
2-5 |
68 | |||
|
03М/1-04М-2ПУ1 |
РДCК-50М-1 |
10-16 |
648 | ||
|
РДНК-400М |
2-5 |
15 | |||
|
03М/2-04М-2ПУ1 |
РДCК-50М-2 |
16-40 |
812 | ||
|
РДНК-400М |
2-5 |
37 | |||
|
03М/3-04М-2ПУ1 |
РДCК-50М-3 |
40-100 |
765 | ||
|
РДНК-400М |
2-5 |
85 | |||
|
03М/1-07-2ПУ1 |
РДCК-50М-1 |
0,6 |
10-16 |
644 |
200 |
|
РДНК-1000 |
2-5 |
19 | |||
|
03М/2-07-2ПУ1 |
РДCК-50М-2 |
16-40 |
802 | ||
|
РДНК-1000 |
2-5 |
48 | |||
|
03М/3-07-2ПУ1 |
РДCК-50М-3 |
40-1000 |
740 | ||
|
РДНК-1000 |
2-5 |
111 | |||
|
03М/1-01-2ПУ1 |
РДCК-50М-1 |
1,2 |
10-16 |
648 | |
|
РДНК-У |
2-5 |
15 | |||
|
03М/2-01-2ПУ1 |
РДCК-50М-2 |
16-40 |
813 | ||
|
РДНК-У |
2-5 |
37 | |||
|
03М/3-01-2ПУ1 |
РДCК-50М-3 |
40-100 |
765 | ||
|
РДНК-У |
2-5 |
85 | |||
|
03БМ-04-2ПУ1 |
РДCК-50БМ |
0,6 |
270-300 |
876 |
200 |
|
РДНК-400 |
2-5 |
145 | |||
|
03БМ-04М-2ПУ1 |
РДCК-50БМ |
270-300 |
765 | ||
|
РДНК-400М |
2-5 |
255 | |||
|
03БМ-07-2ПУ1 |
РДCК-50БМ |
270-300 |
637 | ||
|
РДНК-1000 |
2-5 |
382 | |||
|
03БМ-01-2ПУ1 |
РДCК-50БМ |
1,2 |
270-300 |
808 | |
|
РДНК-У |
2-5 |
213 | |||
|
13-2НВ-ПУ1 |
РДГ-50Н/30 |
1,5-60 |
1105 |
1000 | |
|
РДГ-50В/30 |
60-600 |
1275 | |||
|
РДГ-50Н/35 |
1,5-60 |
1614 | |||
|
РДГ-50В/35 |
60-600 |
1828 | |||
|
РДГ-50Н/40 |
1,5-60 |
2125 | |||
|
РДГ-50В/40 |
60-600 |
2507 | |||
|
РДГ-50Н/45 |
1,5-60 |
2805 | |||
|
РДГ-50В/45 |
60-600 |
3230 | |||
|
15-2НВ-ПУ1 |
РДГ-80Н/65 |
1,5-60 |
5738 |
1100 | |
|
РДГ-80В/65 |
60-600 |
6672 | |||
|
16-2НВ-ПУ1 |
РДГ-150Н/98 |
1,5-60 |
12538 |
1900 | |
|
РДГ-150В/98 |
60-600 |
14662 |
