Описание

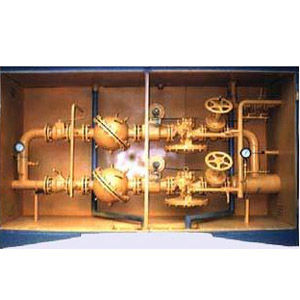

Газорегуляторный пункт шкафной с газовым обогревом предназначен для едуцирования природных газов с высокого или среднего давления на требуемое, согласно таблице, и снабжения газом требуемого давления жилых, коммунально-бытовых зданий, промышленных и сельскохозяйственных объектов.
Технические характеристики
| Рабочая среда | Природный газ по ГОСТ 55 42-87 | ||||||
| Давление на входе,
МПа | 1,2 | ||||||
| Пропускная способность одной линии ГРП, м3/ч, при давлении на входе Р=0,1-1,2 МПа | 2800-19000 | ||||||
| Параметры ,
МПа | ГСГО 100 | ГСГО 100-01 | ГСГО 100-02 | ГСГО 100-03 | ГСГО 100-04 | ГСГО 100-05 | ГСГО 100-06 |
| Диапазон настройки давления газа на выходе, | 0,001-0,004 | 0,004-0,016 | 0,016-0,04 | 0,04-0,06 | 0,06-0,1 | 0,1-0,25 | 0,25-0,6 |
| Диапазон настройки давления срабатывания сбросного клапана | 0,0013-0,005 | 0,005-0,02 | 0,02-0,05 | 0,05-0,075 | 0,075-0,125 | 0,126-0,3 | 0,3-0,7 |
| Пределы настройки автоматического отключения подачи газа, при повышении Рвых | 0,0014-0,006 | 0,006-0,22 | 0,22-0,06 | 0,06-0,08 | 0,08-0,14 | 0,14-0,32 | 0,32-0,75 |
| Пределы настройки автоматического отключения подачи газа, при снижении Рвых | 0,0003-0,002 | 0,001-0,003 | 0,002-0,003 | 0,01-0,03 | 0,01-0,06 | 0,05-0,12 | 0,1-0,4 |
| Габаритные размеры,
мм, не более длина | 3240 | ||||||
| Габаритные размеры,
мм, не более ширина | 900 | ||||||
| Габаритные размеры,
мм, не более высота | 1100 | ||||||
| Масса,
кг, не более | 1300 | ||||||
