Описание

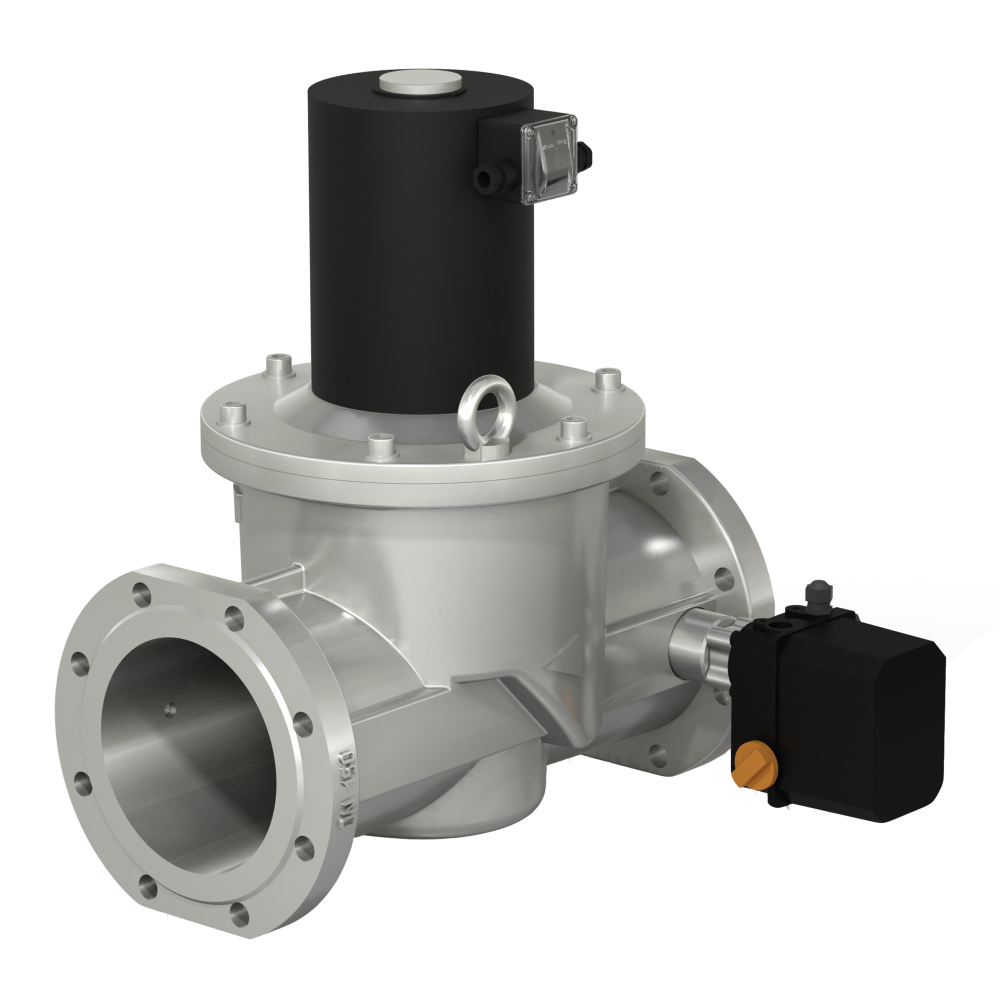

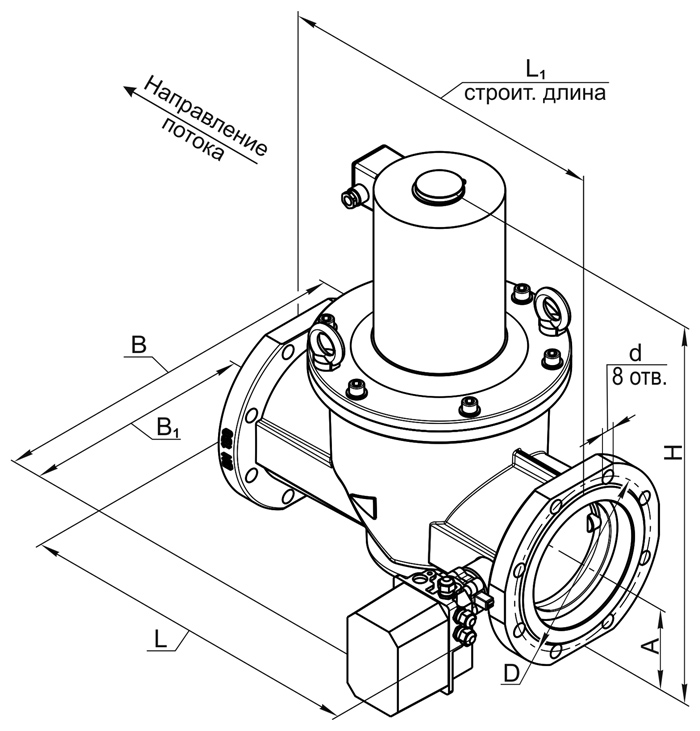

В конструкцию клапана встроена поворотная заслонка, при помощи которой осуществляет-
ся изменение количества пропускаемого газа через клапан. Конструктивно поворотная заслонка находится по ходу газа до запорного органа.
Клапан с пропорциональным регулированием работает в следующих режимах:
- “закрыто” (при обесточенной электромагнитной катушке);
- “номинальный расход” (напряжение подано на электромагнитную катушку и электропривод
заслонки; установка расхода производится с помощью установки концевых выключателей на
электроприводе).
Электропривод, входящий в конструкцию клапана, имеет возможность ручного управления.

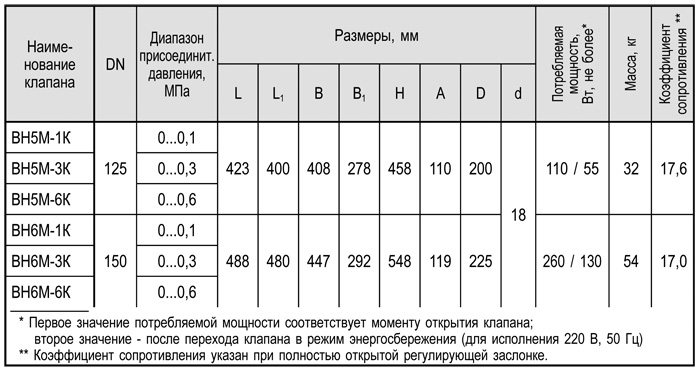

Материал корпуса: алюминиевые сплавы АК120Ч, АК12ПЧ
Частота включений, 1/час, не более: 40
Степень защиты клапана: IP65
Степень защиты электропривода: IP54
Напряжение питания: электромагнитной катушки: 220 В, 110 В, 24 В (50 Гц); 24 В (пост. тока).
электропривода регулятора расхода: 220 В (50 Гц)
Потребляемая мощность электропривода: не более 2,75 Вт
Угол поворота регулятора: 90°
Тип датчика положения: индуктивный (выходной ключ датчика положения открывается при срабатывании клапана), степень защиты - IP68
Напряжение питания датчика положения: 10...30 В пост. тока
Климатическое исполнение: У3.1 (-30...+50 °С)
Монтажное положение: на горизонтальных участках трубопровода катушкой вверх. По специальному заказу возможно изготовление клапанов, предназанченных для установки на вертикальных участках трубопровода.
