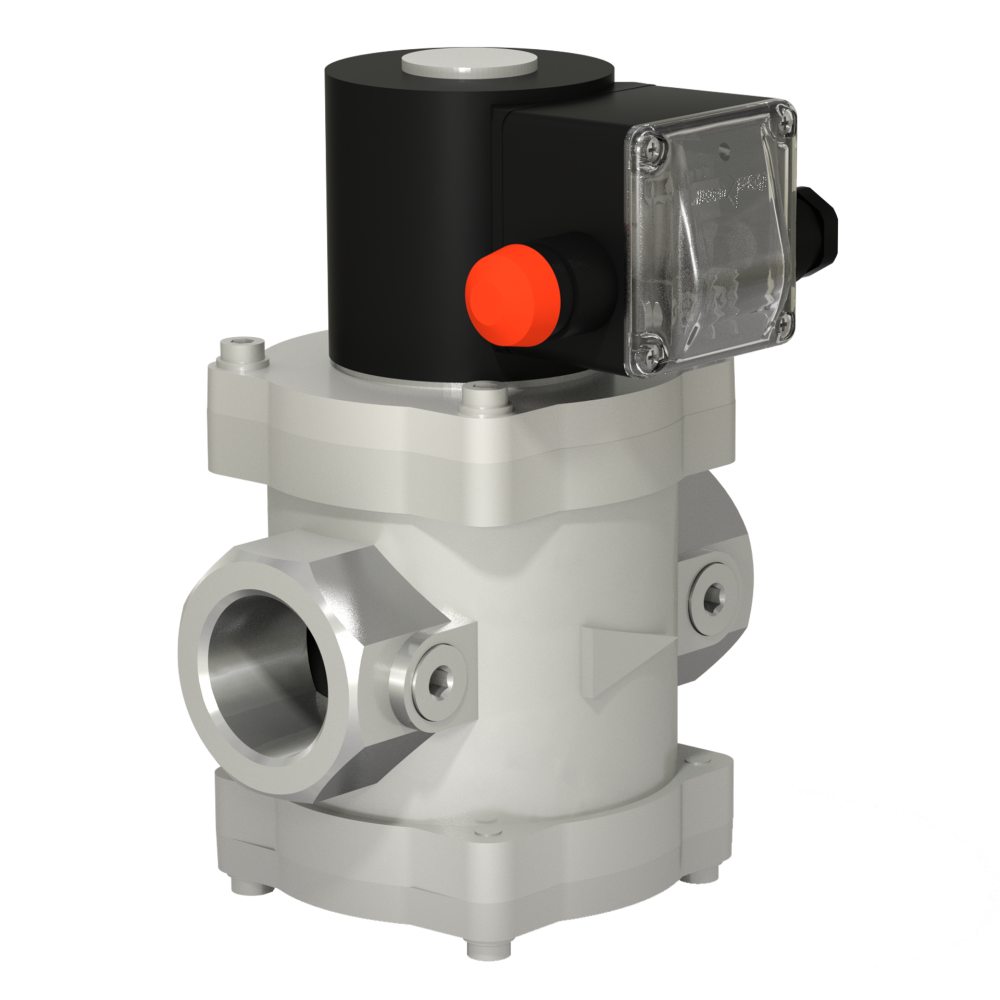

Описание
Данные клапаны предназначены для использования в системах управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорного органа, где необходимо гарантированное закрытие клапана при пропадании напряжения питания, а открытие возможно при воздействии оператора на орган (кнопку) управления.
Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ
Климатическое исполнение:
У3.1 (-30...+60 ОС);
У2 (-45...+60 ОС);
УХЛ2 (-60...+60 ОС)
Степень защиты: IP65
Частота включений, 1/час, не более:
для исполнений до 0,4 МПа - 1000 срабатываний;
для исполнений до 0,6 МПа - 300 срабатываний.
Напряжение питания: 220 В, 50 Гц.
Полный ресурс, не менее:
для исполнений до 0,4 МПа - 1 000 000 включений;
для исполнений до 0,6 МПа - 500 000 включений.
Монтажное положение:
любое, за исключением, когда электромагнитная катушка располагается ниже продольной оси клапана
Климатическое исполнение:
У3.1 (-30...+60 ОС);
У2 (-45...+60 ОС);
УХЛ2 (-60...+60 ОС)
Степень защиты: IP65
Частота включений, 1/час, не более:
для исполнений до 0,4 МПа - 1000 срабатываний;
для исполнений до 0,6 МПа - 300 срабатываний.
Напряжение питания: 220 В, 50 Гц.
Полный ресурс, не менее:
для исполнений до 0,4 МПа - 1 000 000 включений;
для исполнений до 0,6 МПа - 500 000 включений.
Монтажное положение:
любое, за исключением, когда электромагнитная катушка располагается ниже продольной оси клапана
|
Наименование
клапана
|
DN
|
Диапазон
присоедин.
давления,
МПа
|
G,
дюйм
|

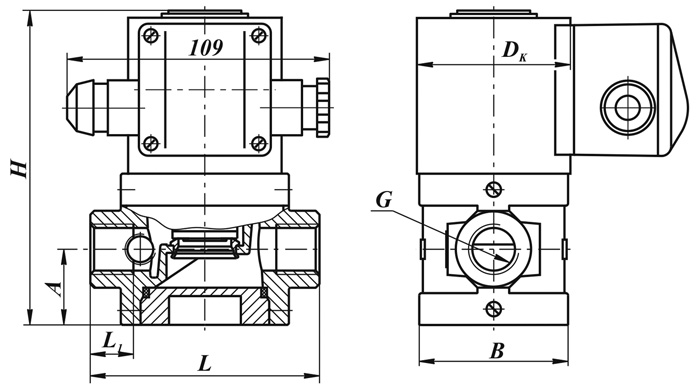

Размеры, мм
|
Потребляемая
мощность,
Вт, не более*
|
Масса, кг
|
Коэффициент
сопротивления
| |||||
|
L
|
L1
|
B
|
Dk
|
H
|
A
| |||||||
|
ВН1/2Р-0,2
|
15
|
0...0,02
|
1/2
|
100
|
16
|
68
|
65
|
131
|
31,5
|
25 / 12,5
|
1,9
|
5,2
|
|
ВН1/2Р-4
|
0...0,4
| |||||||||||
|
ВН1/2Р-6
|
0...0,6
|
137
|
2,1
| |||||||||
|
ВН3/4Р-0,2
|
20
|
0...0,02
|
3/4
|
131
|
1,9
|
8,0
| ||||||
|
ВН3/4Р-4
|
0...0,4
| |||||||||||
|
ВН3/4Р-6
|
0...0,6
|
137
|
2,1
| |||||||||
|
ВН1Р-0,2
|
25
|
0...0,02
|
1
|
120
|
18
|
80
|
138
|
35
|
2,1
|
11,0
| ||
|
ВН1Р-4
|
0...0,4
| |||||||||||
|
ВН1Р-6
|
0...0,6
|
140
|
2,3
| |||||||||
|
Наименование
клапана
|
DN
|
Диапазон
присоедин.
давления,
МПа
|
G,
дюйм
|

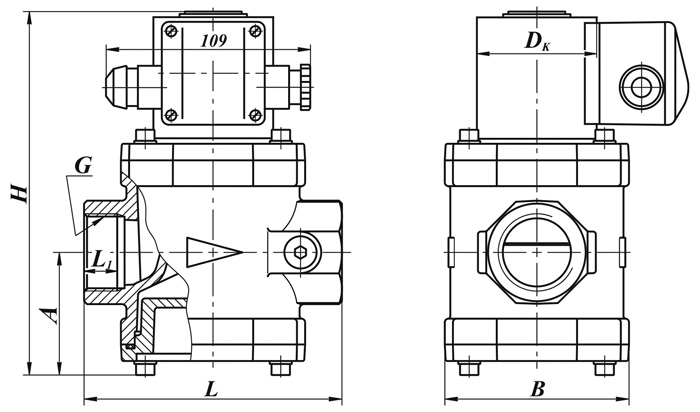

Размеры, мм
|
Потребляемая
мощность,
Вт, не более*
|
Масса, кг
|
Коэффициент
сопротивления
| |||||
|
L
|
L1
|
B
|
Dk
|
H
|
A
| |||||||
|
ВН11/4Р-1
|
32
|
0...0,1
| 11/4 |
140
|
20
|
95
|
65
|
200
|
75
|
25 / 12,5
|
2,8
|
11,8
|
|
ВН11/4Р-3
|
0...0,3
|
80
|
35 / 17,5
|
4,0
| ||||||||
|
ВН11/4Р-6
|
0...0,6
| |||||||||||
|
ВН11/2Р-1
|
40
|
0...0,1
| 11/2 |
162
|
19
|
108
|
65
|
210
|
25 / 12,5
|
4,4
|
10,4
| |
|
ВН11/2Р-2
|
0...0,2
|
80
|
5,2
| |||||||||
|
ВН11/2Р-3
|
0...0,3
|
35 / 17,5
| ||||||||||
|
ВН11/2Р-6
|
0...0,6
|
230
|
40 / 20
|
5,7
| ||||||||
|
ВН2Р-1
|
50
|
0...0,1
|
2
|
118
|
65
|
212
|
77
|
25 / 12,5
|
4,7
|
12,6
| ||
|
ВН2Р-2
|
0...0,2
|
80
|
5,5
| |||||||||
|
ВН2Р-3
|
0...0,3
|
35 / 17,5
| ||||||||||
|
ВН2Р-6
|
0...0,6
|
232
|
40 / 20
|
5,9
| ||||||||
* Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения.
