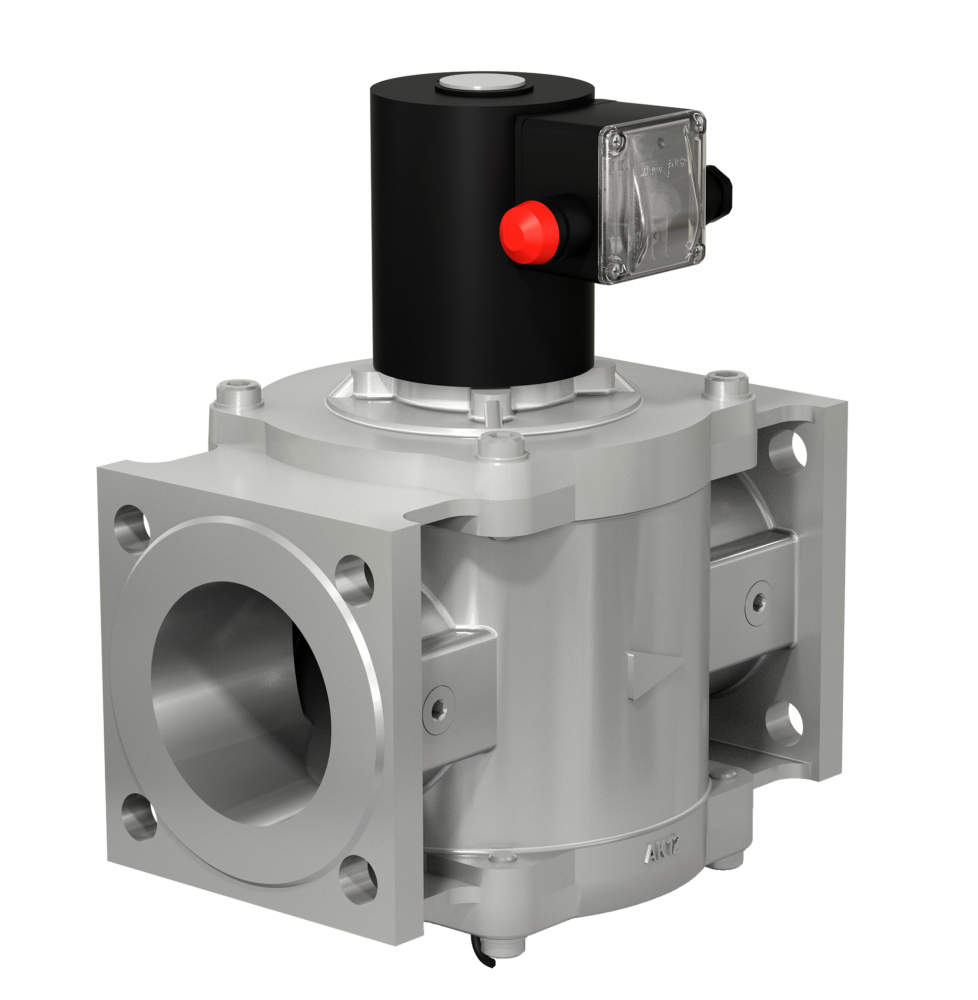

Описание
Данные клапаны предназначены для использования в системах управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорного органа, где необходимо гарантированное закрытие клапана при пропадании напряжения питания, а открытие возможно при воздействии оператора на орган (кнопку) управления.
Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ
Климатическое исполнение:
У3.1 (-30...+60 ОС);
У2 (-45...+60 ОС);
УХЛ2 (-60...+60 ОС)
Напряжение питания: 220 В, 50 Гц.
Климатическое исполнение:
У3.1 (-30...+60 ОС);
У2 (-45...+60 ОС);
УХЛ2 (-60...+60 ОС)
Напряжение питания: 220 В, 50 Гц.
Степень защиты: IP65
Частота включений, 1/час, не более:
для исполнений до 0,4 МПа - 1000 срабатываний;
для исполнений до 0,6 МПа - 300 срабатываний.
Полный ресурс, не менее:
для исполнений до 0,4 МПа - 1 000 000 включений;
для исполнений до 0,6 МПа - 500 000 включений.
Частота включений, 1/час, не более:
для исполнений до 0,4 МПа - 1000 срабатываний;
для исполнений до 0,6 МПа - 300 срабатываний.
Полный ресурс, не менее:
для исполнений до 0,4 МПа - 1 000 000 включений;
для исполнений до 0,6 МПа - 500 000 включений.
Тип датчика положения: индуктивный (выходной ключ датчика открывается при закрытом положении клапана), степень защиты - IP68
Напряжение питания датчика положения: 10...30 В постоянного тока
Напряжение питания датчика положения: 10...30 В постоянного тока
Монтажное положение:
для DN 15 - 50 - любое, за исключением, когда электромагнитная катушка располагается ниже продольной оси клапана;
для DN 65 - 100 - на горизонтальном трубопроводе (катушкой вверх). По специальному заказу возможно изготовление исполнений клапанов, предназначенных для установки на вертикальных участках трубопровода.
|
Наименование
клапана
|
DN
|
Диапазон
присоедин.
давления,
МПа
|

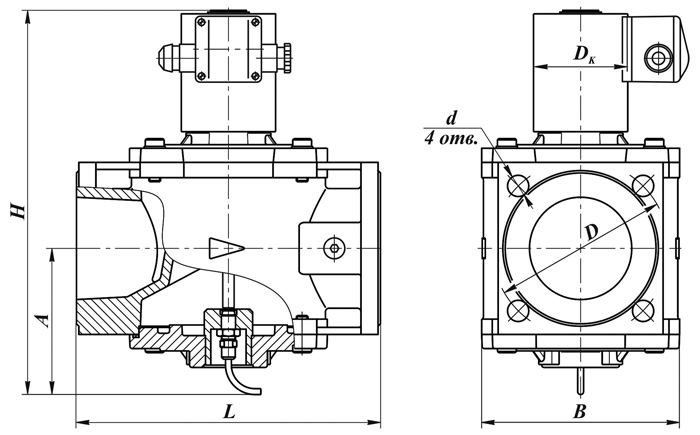

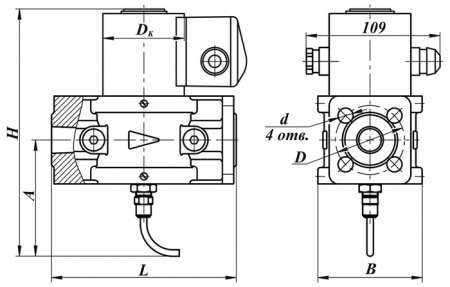

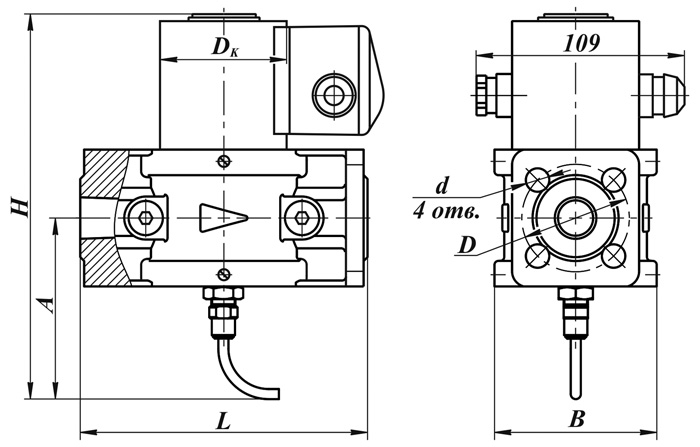

Размеры, мм
|
Потребляемая
мощность,
Вт, не более*
|
Масса, кг
|
Коэффициент
сопротивления
| ||||||
|
L
|
B
|
Dk
|
H
|
A
|
D
|
d
| ||||||
|
ВН1/2Р-4П фл.
|
15
|
0...0,4
|
147
|
83
|
65
|
193
|
90
|
55
|
12
|
25 / 12,5
|
2,4
|
2,9
|
|
ВН1/2Р-6П фл.
|
0...0,6
|
3,0
| ||||||||||
|
ВН3/4Р-4П фл.
|
20
|
0...0,4
|
65
|
2,4
|
6,6
| |||||||
|
ВН3/4Р-6П фл.
|
0...0,6
|
3,0
| ||||||||||
|
Наимено
вание
клапана
|
DN
|
Диапазон
присоедин.
давления,
МПа
|
Размеры, мм
|
Потребляемая
мощность,
Вт, не более*
|
Масса, кг
|
Коэффи
циент
сопротив
ления
| ||||||
|
L
|
B
|
Dk
|
H
|
A
|
D
|
d
| ||||||
|
ВН1Р-4П фл.
|
25
|
0...0,4
|
160
|
95
|
65
|
210
|
82
|
75
|
11
|
25 / 12,5
|
4,3
|
6,2
|
|
ВН1Р-6П фл.
|
0...0,6
|
80
|
35 / 17,5
| |||||||||
|
ВН11/4Р-1П фл.
|
32
|
0...0,1
|
162
|
100
|
65
|
218
|
88
|
90
|
12,5
|
25 / 12,5
|
4,5
|
11,8
|
|
ВН11/4Р-3П фл.
|
0...0,3
|
80
|
35 / 17,5
|
5,3
| ||||||||
|
ВН11/4Р-6П фл.
|
0...0,6
| |||||||||||
|
ВН11/2Р-1П фл.
|
40
|
0...0,1
|
108
|
65
|
227
|
90
|
100
|
25 / 12,5
|
4,6
|
9,1
| ||
|
ВН11/2Р-2П фл.
|
0...0,2
|
80
|
5,4
| |||||||||
|
ВН11/2Р-3П фл.
|
0...0,3
|
35 / 17,5
| ||||||||||
|
ВН11/2Р-6П фл.
|
0...0,6
|
247
|
40 / 20
|
5,6
| ||||||||
|
ВН2Р-1П фл.
|
50
|
0...0,1
|
187
|
118
|
65
|
229
|
92
|
110
|
14
|
25 / 12,5
|
4,9
|
11,6
|
|
ВН2Р-2П фл.
|
0...0,2
|
80
|
5,7
| |||||||||
|
ВН2Р-3П фл.
|
0...0,3
|
35 / 17,5
| ||||||||||
|
ВН2Р-6П фл.
|
0...0,6
|
249
|
40 / 20
|
6,2
| ||||||||
|
ВН21/2Р-0,5П
|
65
|
0...0,05
|
235
|
144
|
80
|
284
|
102
|
130
|
8,5
|
9,4
| ||
|
ВН21/2Р-3П
|
0...0,1
|
|
299
|
55 / 27,5
|
9,0
| |||||||
|
ВН21/2Р-3П
|
0...0,3
|
|
314
|
65 / 32,5
|
9,3
| |||||||
|
ВН21/2Р-6П
|
0...0,6
|
|
11,3
| |||||||||
|
ВН3Р-0,5П
|
80
|
0...0,05
|
258
|
168
|
326
|
124
|
150
|
18
|
55 / 27,5
|
10,1
|
9,3
| |
|
ВН3Р-1П
|
0...0,1
|
341
|
65 / 32,5
|
10,5
| ||||||||
|
ВН3Р-3П
|
0...0,3
|
100
|
346
|
90 / 45
|
12,8
| |||||||
|
ВН3Р-6П
|
0...0,6
|
350
|
13,8
| |||||||||
|
ВН4Р-0,5П
|
100
|
0...0,05
|
278
|
183
|
80
|
348
|
136
|
170
|
55 / 27,5
|
12,1
|
10,9
| |
|
ВН4Р-1П
|
0...0,1
|
363
|
65 / 32,5
|
12,4
| ||||||||
|
ВН4Р-3П
|
0...0,3
|
100
|
368
|
90 / 45
|
14,7
| |||||||
|
ВН4Р-6П
|
0...0,6
|
375
|
15,8
| |||||||||
* Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения.
