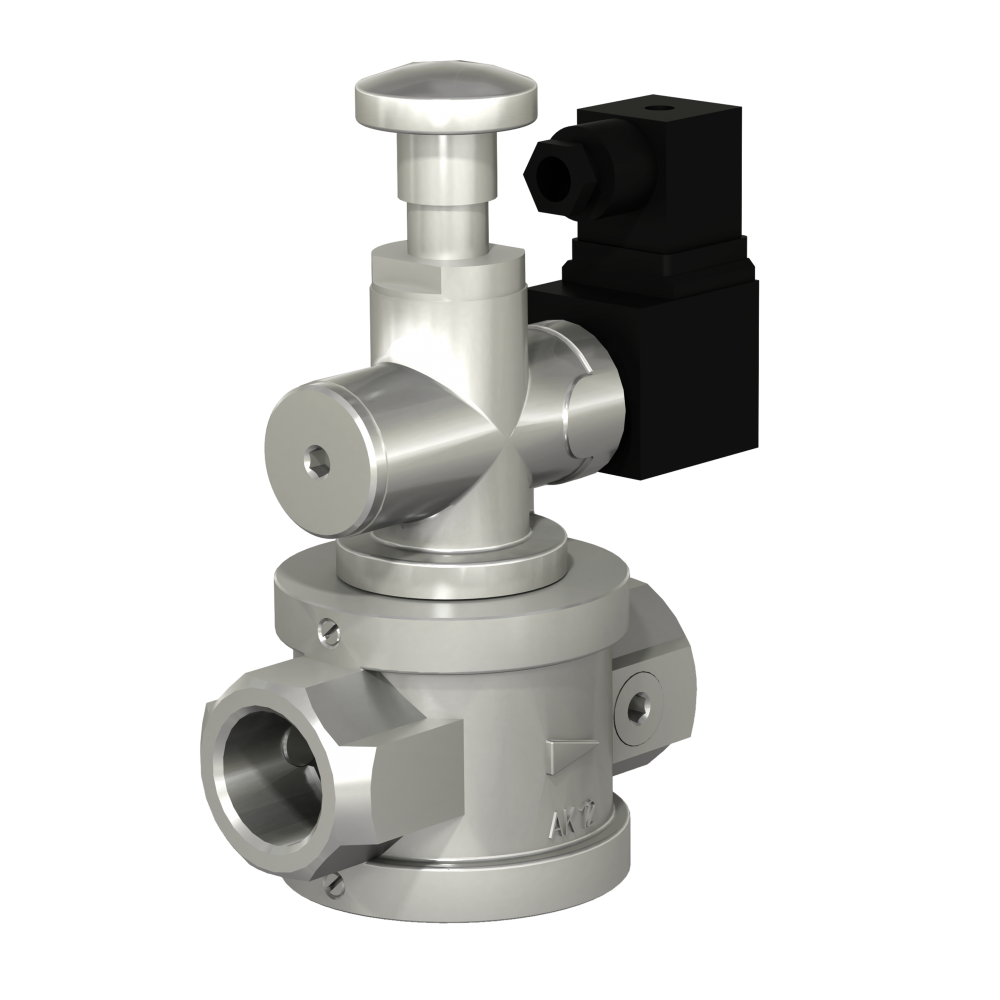

Описание
Область применения:
Данные клапаны предназначены для использования в системах управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорного органа.
Данные клапаны предназначены для использования в системах управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорного органа.
Принцип работы клапанов без дополнительной блокировки:
Для открытия клапана необходимо подать напряжение питания на электромагнитную катушку и поднять шток ручного взвода вверх до упора.
Закрытие клапана происходит при обесточивании электромагнитной катушки. Если катушка обесточена, клапан возможно открыть, но он не фиксируется в открытом положении.
Принцип работы клапанов с дополнительной блокировкой:
Для открытия клапана необходимо подать напряжение питания на электромагнитную катушку и поднять шток ручного взвода вверх до упора.
Закрытие клапана происходит при обесточивании электромагнитной катушки. Если катушка обесточена, клапан открыть невозможно (шток ручного взвода заблокирован).
Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ
Климатическое исполнение: У3.1 (-30...+60 ОС)
Напряжение питания:
- 220 В, 50 Гц;
- 24 В пост, тока;
- 12 В пост. тока.
Потребляемая мощность: 18 Вт
Степень защиты: IP65
Полный ресурс, не менее: 50 000 включений
Время закрытия: не более 1 с
Монтажное положение: любое, за исключением, когда электромагнитная катушка располагается ниже продольной оси клапана
Климатическое исполнение: У3.1 (-30...+60 ОС)
Напряжение питания:
- 220 В, 50 Гц;
- 24 В пост, тока;
- 12 В пост. тока.
Потребляемая мощность: 18 Вт
Степень защиты: IP65
Полный ресурс, не менее: 50 000 включений
Время закрытия: не более 1 с
Монтажное положение: любое, за исключением, когда электромагнитная катушка располагается ниже продольной оси клапана
|
Наименование
клапана
|
DN
|
Диапазон
присоедини-
тельного
давления,
МПа
|
G,
дюйм
|

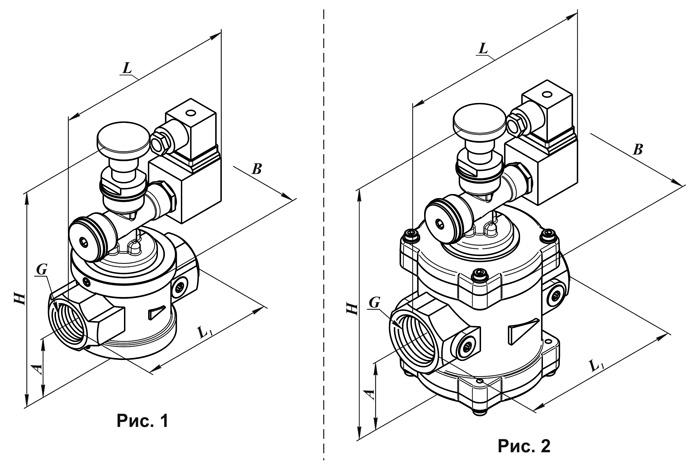

Размеры, мм
|
Масса,
кг
|
Коэффи
циент
сопротив-
ления
|
Рис.
| ||||
|
L
|
L1
|
B
|
H
|
A
| |||||||
|
ВН1/2Рм-6
|
15
|
0...0,6
|
1/2
|
149
|
100
|
70
|
178
|
31,5
|
1,7
|
5,2
| 1 |
|
ВН3/4Рм-6
|
20
| 3/4 |
8,0
| ||||||||
|
ВН1Рм-6
|
25
|
1
|
159
|
120
|
80
|
184
|
35
|
1,9
|
11,0
| ||
|
ВН11/4Рм-6
|
32
| 11/4 |
169
|
140
|
100
|
251
|
75
|
3,2
|
11,8
| 2 | |
|
ВН11/2Рм-6
|
40
| 11/2 |
178
|
162
|
108
|
262
|
3,8
|
10,4
| |||
|
ВН2Рм-6
|
50
|
2
|
118
|
264
|
77
|
4,0
|
12,6
| ||||
