Описание
Материал корпуса: легированная сталь
Климатическое исполнение:
У3.1 (-30...+60 ОС);
У2 (-45...+60 ОС);
УХЛ2 (-60...+60 ОС);
УХЛ1 (-60...+60 ОС) - только для взрывозащищенного исполнения
Степень защиты:
общепромышленное исполнение - IP65;
взрывозащищенное исполнение - IP67.
Частота включений, 1/час, не более: 300
Полный ресурс включений, не менее:
500 000 (для DN 32 - 50);
300 000 (для DN 65 - 100).
Монтажное положение:
- для DN 32 - 50 - на горизонтальных и вертикальных участках трубопровода, за исключением, когда электромагнитная катушка направлена вниз;
- для DN 65 - 100 - на горизонтальных участках трубопровода катушкой вверх. По специальному заказу возможно изготовление исполнений клапанов, предназначенных для установки на вертикальных участках трубопровода.
В клапане предусмотрена возможность ручной регулировки количества пропускаемого газа. Поворачивая винт в сторону знака “+” или “-” можно увеличить или уменьшить количество проходящего через клапан газа.

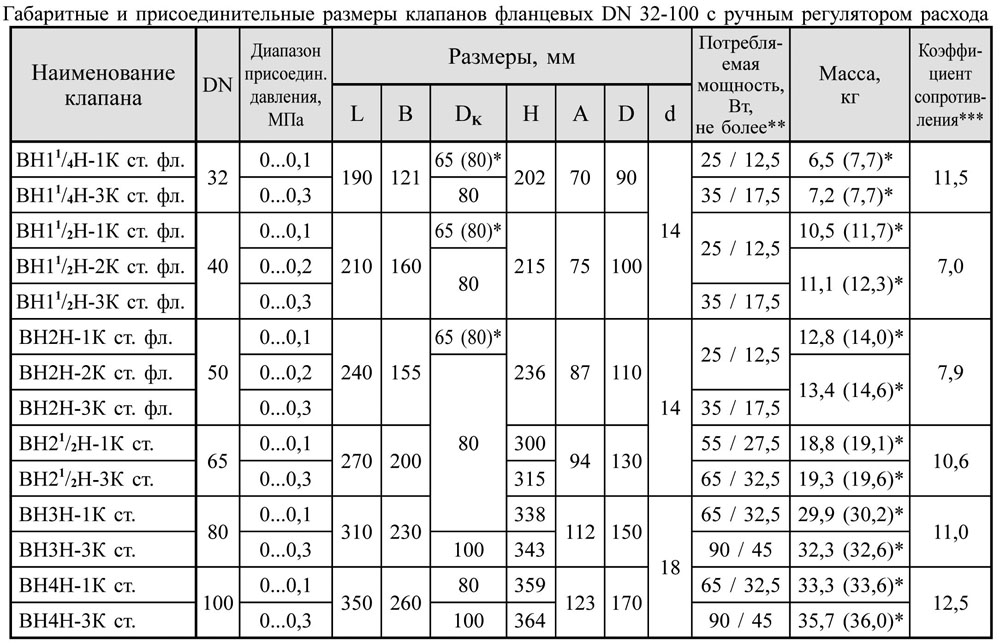

* Для взрывозащищенного исполнения клапана.
** Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения.
*** При полностью открытом регуляторе расхода.
Для клапанов в стальном корпусе необходимо обязательно указывать материал корпуса: сталь.
Пример записи при заказе клапана электромагнитного двухпозиционного, нормально-закрытого, присоединительным диаметром 3 дюйма (DN 80), материал корпуса - сталь, рабочее давление 1 бар, оснащенного ручным регулятором расхода, вид климатического исполнения У3.1, напряжение питания 220 В, 50 Гц:
Клапан ВН3Н-1К ст., У3.1, 220 В, 50 Гц, ТУ РБ 05708554.021-96.
В случае заказа клапана во взрывозащищенном исполнении (ExmcIIT4Gc) - в конце обозначения необходимо добавить букву “Е”. Пример обозначения: ВН3Н-1КЕ ст.
