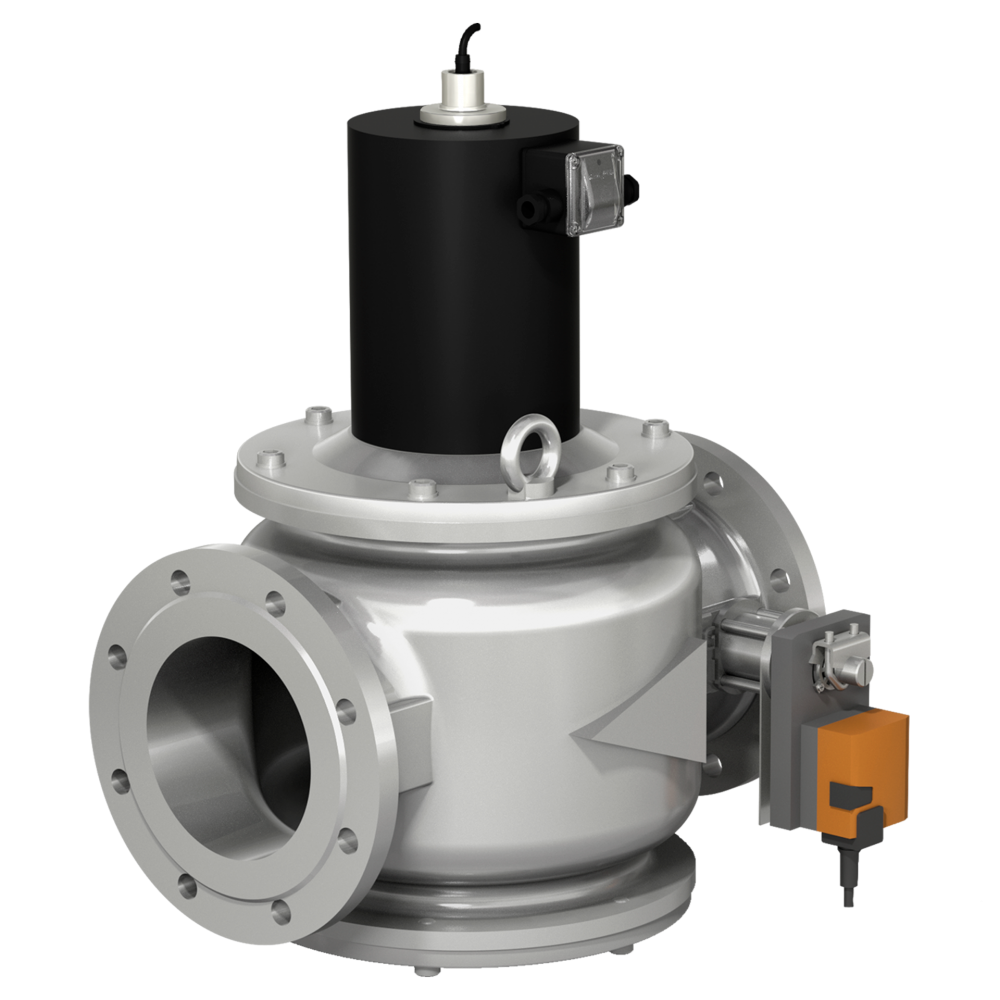

Описание
В конструкцию клапана встроен регулятор расхода, при помощи которого осуществляется изменение количества пропускаемого газа через клапан. Конструктивно регулятор расхода находится по ходу газа перед основным затвором.
Напряжение питания:
- электромагнитной катушки: 220 В, 110 В, 24 В (50 Гц), 24 В (пост. тока);
Исполнение клапанов позволяет использовать их в качестве запорно-регулирующего органа для горелочных устройств, где необходимо наличие отсечки и возможности регулировки расхода газа.
Электропривод, входящий в конструкцию клапана, имеет возможность ручного управления.
Материал корпуса:
легированная сталь;
серый или высокопрочный чугун.
Климатическое исполнение: У3.1 (-30...+40 °С)
Частота включений, 1/час, не более: 20
Полный ресурс включений, не менее: 300000
Степень защиты клапана: IP65
Степень защиты электропривода: IP54
Степень защиты электропривода: IP54
Напряжение питания:
- электромагнитной катушки: 220 В, 110 В, 24 В (50 Гц), 24 В (пост. тока);
- электропривода расхода: 24 В (пост. или перем. тока).
Потребляемая мощность электропривода: не более 2 Вт.
Угол поворота регулятора расхода: 90°
Время полного хода регулятора расхода: 150 с
Напряжение питания датчика положения: 10...30 В постоянного тока
Тип датчика: индуктивный (выходной ключ датчика открывается при срабатывании клапана), степень защиты - IP68.
Монтажное положение: на горизонтальных участках трубопровода (катушкой вверх);
По специальному заказу возможно изготовление исполнений, предназначенных для установки на вертикальных участках трубопровода.
|
Наименование клапана
|
DN
|
Диапазон
присоедин.
давления, МПа

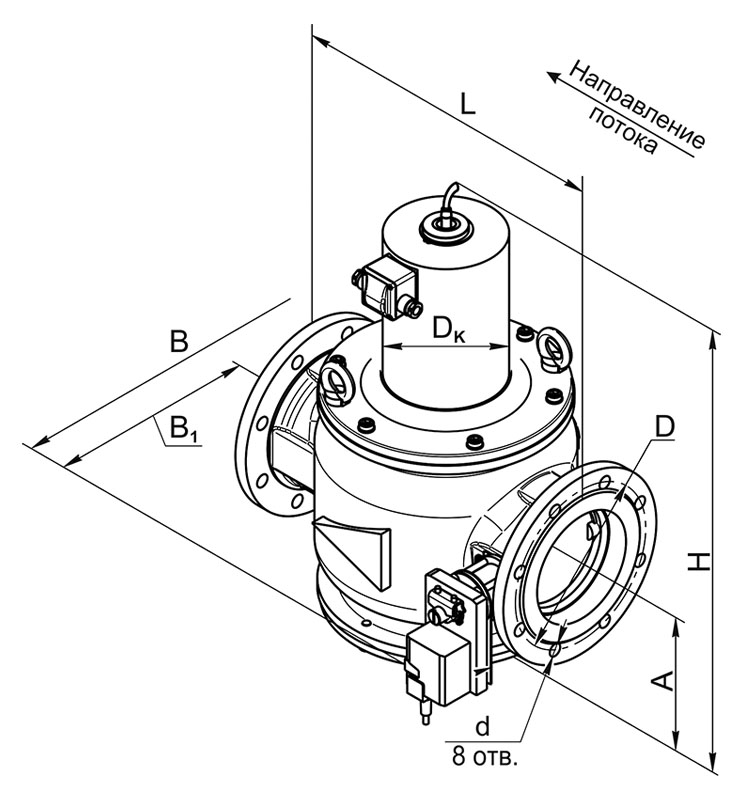

| Размеры, мм |
Потребл.
мощность,
Вт,
не более* |
Мас-са,
кг
|
Коэффи-
циент
сопротив-
ления**
| ||||||||
| L | B | B1 | DK | H | A | D | d | n | ||||||
|
ВН6М-1КП ст.
(SM24A-SR)
| 150 |
0...0,1
| 470 |
383
|
215
| 155 |
568
|
175
| 225 |
18
| 8 |
220 /
110
| 109 | 7,1 |
|
ВН6М-3КП ст.
(SM24A-SR)
| 0...0,3 | |||||||||||||
|
ВН6М-6К ст.
(SM24A-SR)
| 0...0,6 | |||||||||||||
|
ВН8М-1КП ст.
(SM24A-SR)
|
200
| 0...0,1 |
600
|
460
| 243 |
727
| 229 | 280 | 153 |
11,2
| ||||
|
ВН8М-3КП ст.
(SM24A-SR)
| 0...0,3 | |||||||||||||
|
ВН8М-6КП ст.
(SM24A-SR)
| 0...0,6 | |||||||||||||
* Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения (для исполнения на 220 В, 50 Гц).
** Коэффициент сопротивления указан при полностью открытом регкляторе расхода.
Электропривод, используемый для данного типа клапанов, - SM24A-SR производства Belimo (Швейцария). Управление данного электропривода осуществляется стандартным сигналом 0...10 В постоянного тока. Напряжение питания электропривода: 24 В пост. или переменного тока.
Для клапанов в стальном корпусе необходимо обязательно указывать материал корпуса: сталь.
Для клапанов ВН6М-..., ВН8М-... возможно изготовление корпуса из чугуна (в конце обозначене - ч.)
При заказе клапана с электроприводом регулятора расхода, работающим в режиме пропорционального регулирования, необходимо указать наименование привода.
Пример записи при заказе клапана электромагнитного двухпозиционного фланцевого с электроприводом регулятора расхода, присоединительным диаметром 6 дюймов (DN 150), материал корпуса - сталь, рабочее давление 1 бар, оснащенный датчиком положения, вид климатического исполнения У3.1, напряжение питания 220 В, 50 Гц; привод SM24A-SR:
Клапан ВН6М-1КП ст., У3.1, 220 В, 50 Гц, ТУ РБ 05708554.021-96 (электропривод SM24A-SR).
Клапан ВН6М-1КП ст., У3.1, 220 В, 50 Гц, ТУ РБ 05708554.021-96 (электропривод SM24A-SR).
