ТЕХНИЧЕСКИЕ ДАННЫЕ

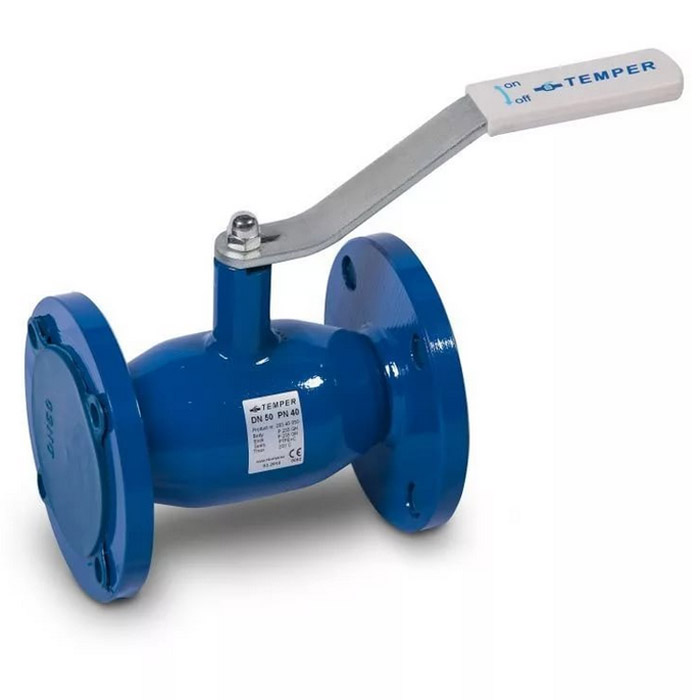

Шаровые краны TEMPER предназначены для установки на трубопроводы централизованного теплоснабжения и газотранспортные системы.
- Номенклатура по диаметру (DN) от 15 до 500, по давлению (PN) от 16 до 40;
- Полностью сварная конструкция из углеродистой, хладостойкой или нержавеющей стали;
- Присоединение: приварное, фланцевое, резьбовое и их различные комбинации;
- Управление рукояткой до DN 100. Свыше возможна установка механического редуктора;
- Возможна установка электро- или пневмопривода для управления краном;
- Исполнения для теплоизоляции и подземной установки крана высотой штока до 3000 мм;
- Диапазон рабочих температур: от -60 до +200 °С (в зависимости от климатического исполнения).
|
ИСПОЛНЕНИЕ |
ТИПЫ ПРИСОЕДИНЕНИЯ |
МАТЕРИАЛЫ |
НОМИНАЛЬНЫЕ ДИАМЕТРЫ | |
|
Стандартнопроходной |
Полнопроходной | |||
|
2 – основное 4 – удлиненный шток 5 – удлиненный шток с изоляцией усиленного типа 6 – регулирующие краны |
80-резьбовое/резьбовое 82-приварное/приварное 83- фланцевое/ фланцевое 84-фланцевое PN25/фланцевое PN25 85-штуцерно-ниппельное 86-фланцевое/фланцевое укороченная строительная длина 87-фланцевое PN25/фланцевое PN25, укороченная строительная длина 89 - комбинированное |
90-резьбовое/резьбовое 92-приварное/приварное 93-фланцевое/фланцевое 94-фланцевое PN25/фланцевое PN25 98-фланцевое PN25/приварное 89 - комбинированное |
20 - Углеродистая сталь 45 - Хладостойкая сталь 66 - Нержавеющая сталь |
DN15 – DN500
|
МАТЕРИАЛЫ
|
№ |
Наименование |
20 (Углеродистая сталь) |
45 (Хладостойкая сталь) |
66(Нержавеющая сталь) |
|
1 |
Горловина |
Ст.20 |
09Г2С |
12Х18Н10Т |
|
2 |
Корпус |
Ст.20 |
09Г2С |
12Х18Н10Т |
|
3 |
Патрубок |
Ст.20 |
09Г2С |
12Х18Н10Т |
|
4 |
Шток |
20Х13 |
20Х13 |
12Х18Н10Т |
|
5 |
Шар |
20Х13, AISI 304, AISI 409 |
20Х13, AISI 304, AISI 409 |
12Х18Н10Т |
|
6 |
Уплотнение шара |
PTFE+C/ Ф4К20 |
PTFE+C /Ф4К20 |
PTFE+C /Ф4К20 |
|
7 |
Доп. уплотнение шара |
FVMQ / Эластомер |
FVMQ /Эластомер |
FVMQ /Эластомер |
|
8 |
L – кольцо опорное |
Нержавеющая сталь |
Нержавеющая сталь |
Нержавеющая сталь |
|
9 |
Пружина |
Закаленная пружинная сталь с антикоррозионным покрытием |
Закаленная пружинная сталь с антикоррозионным покрытием |
Закаленная пружинная сталь с антикоррозионным покрытием |
|
10 |
Кольцо уплотнения |
PTFE+C/ Ф4К20 |
PTFE+C /Ф4К20 |
PTFE+C /Ф4К20 |
|
11 |
О-образное кольцо уплотнения штока |
FVMQ / Эластомер |
FVMQ / Эластомер |
FVMQ / Эластомер |
|
12 |
О-образное кольцо уплотнения штока |
EPDM / Эластомер |
EPDM / Эластомер |
EPDM / Эластомер |
|
13 |
Гайка |
Сталь |
Сталь |
Сталь |
|
14 |
Рукоятка |
Оцинкованная сталь |
Оцинкованная сталь |
Оцинкованная сталь |
