Описание

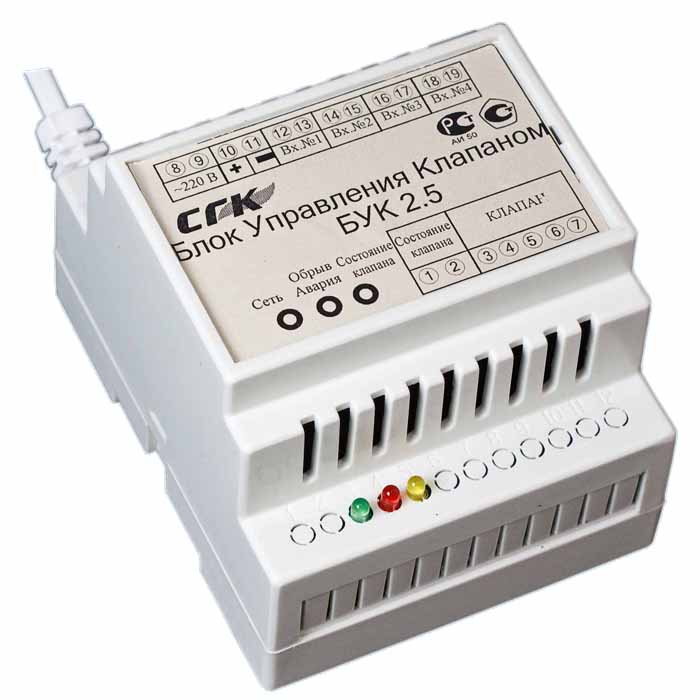

Блок управления клапаном БУК 2.5 предназначен для работы в составах систем автоматики и сигнализации при использовании в таковых предохранительно – запорных клапанов КЗГЭМ. Блок рассчитан на подключение датчиков с выходами типа «сухой контакт» или «открытый коллектор» по двум входам. Закрытие клапана производится по наличию активного сигнала датчика на одном или нескольких входах одновременно. При этом каждый вход индивидуально программируется на срабатывание по «замыканию» или «размыканию» сухих контактов и по наличию или отсутствию напряжений. Для этого внутри блока имеется набор из 4 перемычек. Наличие перемычки означает срабатывание по замыканию для входов типа «сухой контакт.
Блок имеет индикаторы единичные светодиодные для индикации наличия питающего напряжения 220 В, исправности шлейфа клапана и состояния клапана.
o Индикатор 1 (подсв. зеленым) –наличие напряжения питания сетевого 220 В переменного тока или резервного + 24 В постоянного тока.
o Индикатор 2 (подсв. красным) – обрыв шлейфа клапана или электромагнита клапана или авария с внешнего датчика.
o Индикатор 3 (подсв. желтым) – состояние клапана (открыт/закрыт).
Блок имеет 1 группу переключаемых контактов(контакты №1 и №2) для передачи состояния клапана на контрольные пульты сторонних производителей. Если клапан закрыт контакты замкнуты, если клапан открыт контакты разомкнуты. Допустимая нагрузка на переключаемые контакты 30В, 1А постоянного тока и 125В, 0,5А переменного тока.
Технические характеристики
| Наименование параметра | Значение |
|---|---|
| Напряжение питания переменного тока, В | 220±20% |
| Потребляемая мощность, Вт, не более | 2 |
| Напряжение закрытия клапана, В пост. тока | 42±10% |
| Макс. сопротивление замкнутых контактов для контактных входов, Ом | 100 |
| Число контактных входов | 4 |
| Класс защиты оболочки | IP20 |
| Рабочий диапазон температур, ºС | 0-40 |
| Габаритные размеры, мм, не более | 95×75×65 |
| Масса, кг, не более | 0.3 |
