Назначение

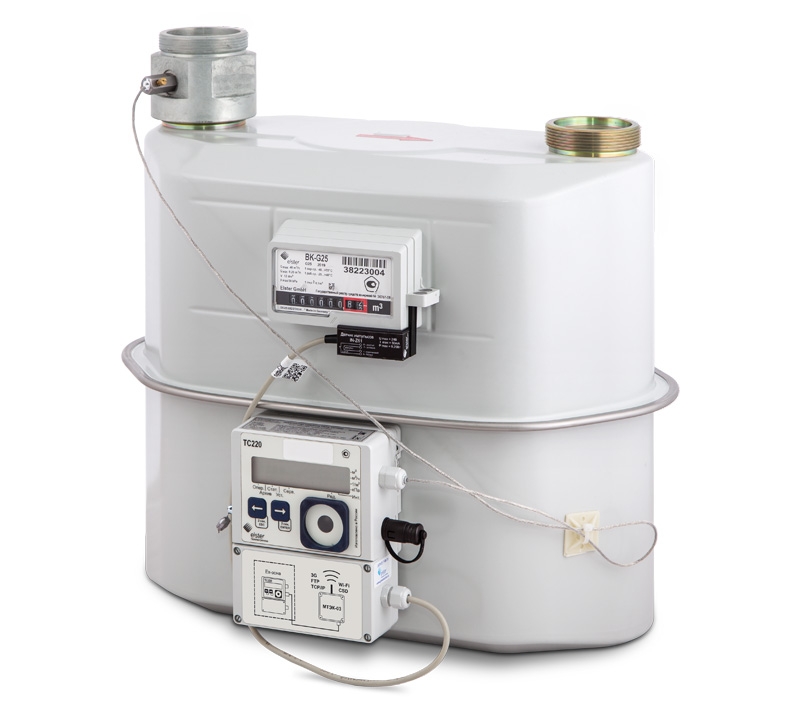

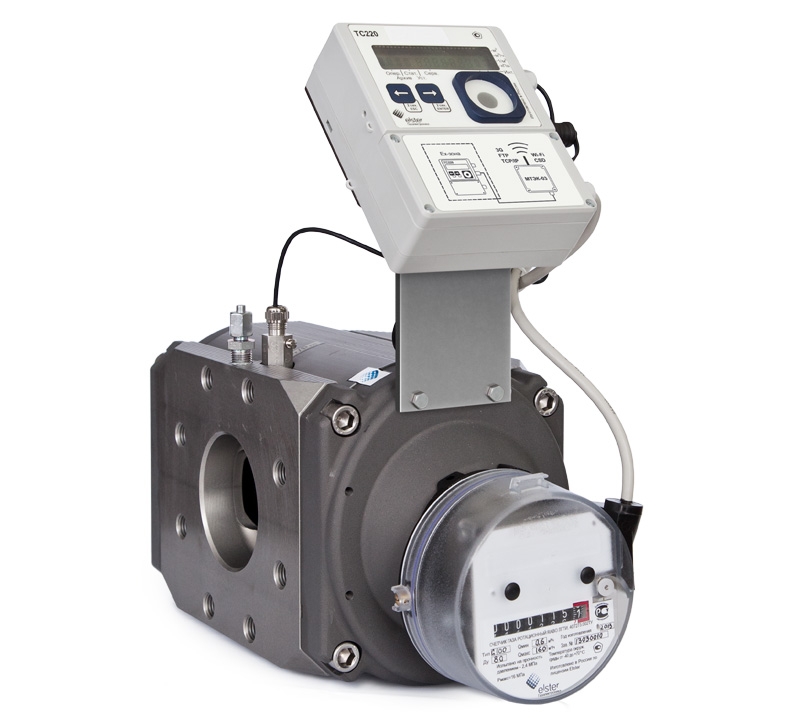

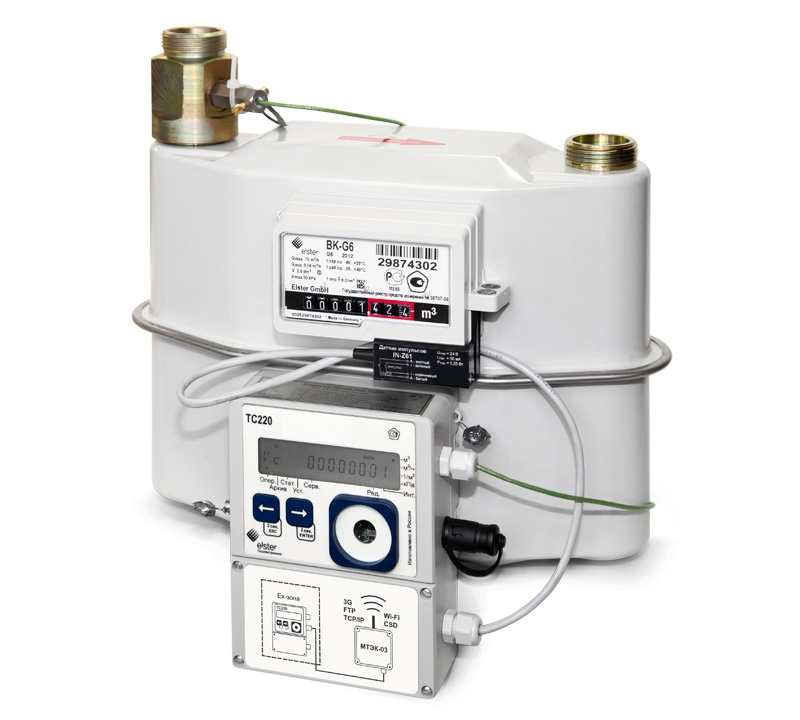

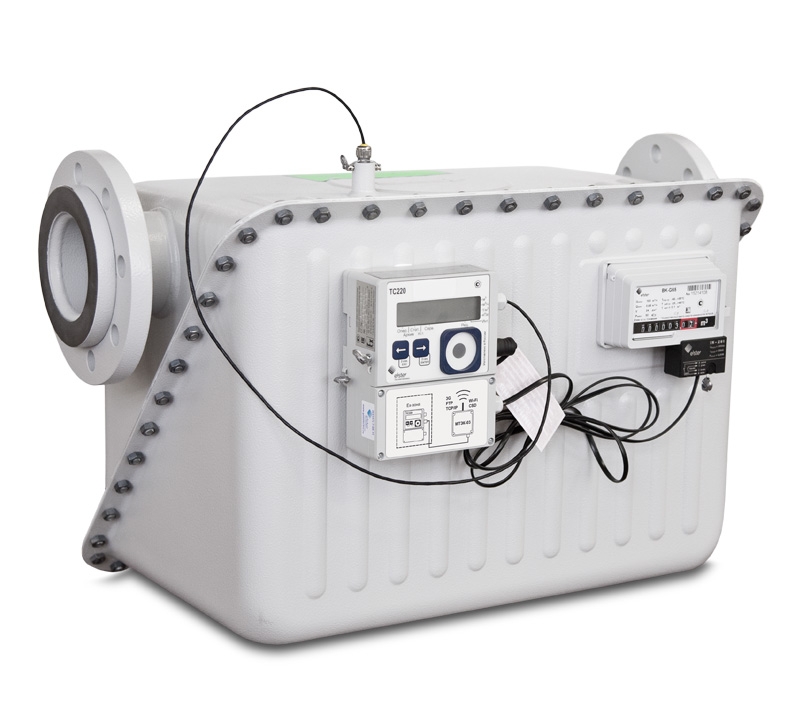

Комплексы СГ-ТК, модификации СГ-ТК-Т (на базе турбинных счетчиков газа), СГ-ТК-Р (на базе ротационных счетчиков газа) и СГ-ТК-Д (на базе диафрагменных счетчиков газа), предназначены для измерения объема природного газа по ГОСТ 5542 и других неагрессивных, сухих и очищенных, одно- и многокомпонентных газов в единицах приведенного к стандартным условиям объема (количества) посредством автоматической электронной коррекции показаний турбинных, ротационных, диафрагменных счетчиков газа по температуре и при фиксированных значениях давления и коэффициента сжимаемости газа.
Для комплексов СГ-ТК-Д разработана методика выполнения измерений в соответствие с которой относительная расширенная неопределенность комплекса СГ-ТК на базе счетчика газа ВК с температурными корректорами ТС215 и ТС220 не превышает ±3%, что соответствует требованиям ГОСТ Р 8.741-2011.
Принцип работы
Принцип действия комплекса СГ-ТК основан на одновременном измерении объема газа (при рабочих условиях), прошедшего через счетчик и температуры газа с последующим вычислением, обработкой и архивированием приведенного к стандартным условиям объема газа с учетом условно-постоянных (подстановочных) значений давления и коэффициента сжимаемости газа с помощью корректора объема газа.
Основные характеристики
- Подстановочное значение рабочего давления (избыточное) в зависимости от исполнения комплекса:
- для исполнения СГ-ТК-Д: до 0,05 МПа;
для исполнений СГ-ТК-Р(-Т): до 0,1 МПа. - Диапазон температур окружающей среды комплекса СГ-ТК: от −30°C до +60°C.
- Межповерочный интервал 5 лет.
- Взрывозащищённость:
Комплекс СГ-ТК разрешён для установки во взрывоопасной зоне и имеет маркировку взрывозащищенности «1 Ex ib IIB T4».
Интерфейс
Комплексы имеют оптический интерфейс локального доступа.
Комплекс СГ-ТК дополнительно имеет интерфейс дистанционного доступа RS232/RS485, а так же возможность подключения внешнего источника питания постоянного тока +5…9В, что позволяет использовать его в автоматизированной системе коммерческого учета газа (АСКУГ).
Выполняемые функции
- Программирование и считывание информации с корректора с помощью оптического порта, установленного на передней панели прибора.
- Отображение на дисплее текущих измеряемых и рассчитываемых параметров, данных архива.
- Формирование архива объемом более 2200 записей с интервалом час, день или месяц по рабочему и стандартному объему газа, подстановочному давлению, температуре газа, коэффициенту коррекции. Запись значений в архив происходит по истечении измерительного периода, а также в случае возникновения аварийной ситуации (превышение предельных значений измеряемых параметров) или в случае проведения изменений в настройках корректора.
- Программирование 2-х цифровых выходов для передачи значений объемов газа в виде импульсов, и/или передачи сообщений об ошибках.
- Сигнализация о внештатных ситуациях (несанкционированное вмешательство, нарушение границ измеряемых параметров и т.п.).
- Интерфейс дистанционного доступа — RS232/RS485;
- Дистанционная передача данных архива и технологических данных с помощью программного комплекса «СОДЭК Р»;
- Возможность подключения модулей телеметрии;
- Передача SMS сообщений.
