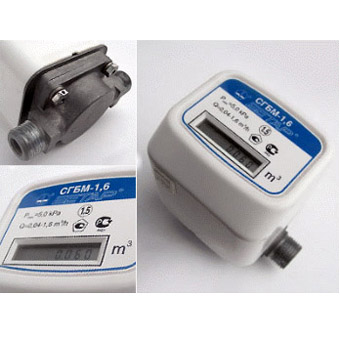

Назначение: Счетчик газа СГБМ-1,6 предназначен для измерения объема газа при учете потребления газа индивидуальными потребителями.
Основная нагрузка: 4-х конфорочные газовые плиты с духовкой. Счетчик эксплуатируется при температуре окружающего воздуха от минус 10°С до 50°С, относительной влажности воздуха не более 95% при температуре 35°С.
Счетчик имеет отсчетное устройство в виде ЖКИ, на котором цифры слева до точки показывают объем газа в кубических метрах, а три цифры после точки соответственно в десятых, сотых и тысячных долях кубического метра.
Питание счетчика осуществляется от литиевой батареи, обеспечивающей работу счетчика в течении не менее 12 лет с даты выпуска.
Технические характеристики
|
Наименование |
Значение |
|
Диаметр условного прохода Дуб
|
15 |
|
Для подключения счетчика к газопроводу на корпусе имеется резьба (по ГОСТ 6357-81) |
G ½-В |
|
Диапазон измерения расхода газа | |
|
от Qmin,
|
0,04 |
|
до Qmax ,
|
1,6 |
|
Пределы допускаемой относительной погрешности,
| |
|
в диапазоне от Qmin до 0,2 Qmax |
3 |
|
в диапазоне от 0,2 Qmax до Qmax
|
1 |
|
в диапазоне от 0,2 Qmax до Qmax
|
1,5 |
|
Измеряемая среда |
природный газпо ГОСТ 5542-87
|
|
Давление измеряемой среды,
|
5,0 |
|
Межповерочный интервал,
|
8 |
|
Средний срок службы счетчика,
|
12 |
|
Масса счетчика,
|
0,67 |
|
Габаритные размеры счетчика,
|
70х77х79 |
