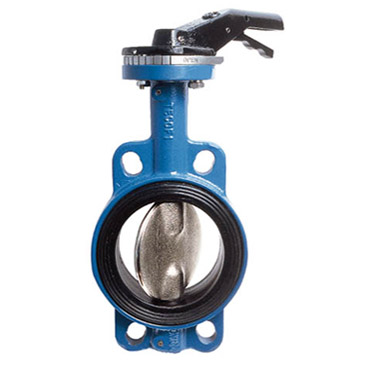

Затвор дисковый поворотный TECOFI серии TECFLY обладает следующими преимуществами:
- меньшая масса затвора и его строительная длина по сравнению со стальным шаровым краном или стальной и чугунной задвижкой
- выполнение затвором помимо запорной функции еще и функции регулирования величины потока рабочей среды в отличие от стального шарового крана
- высокая (100%) герметичность в двух направлениях
- небольшое гидравлическое сопротивление потоку рабочей среды благодаря уменьшенной толщине диска и применению штока, состоящего из двух частей
- специальная механическая обработка края диска, обеспечивающая снижение усилия и постоянство величины поворотного момента при открытии-закрытии
- прочно посаженный шток
- отсутствие контакта транспортируемой среды с корпусом
- высокая ремонтопригодность благодаря заменяемому седловому уплотнению
- возможность использования теплоизоляции благодаря удлиненному штоку
- прочная рукоятка из ковкого чугуна с пронумерованным зубчатым сектором, предусматривающая возможность тонкого регулирования
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И МОДИФИКАЦИИ ЗАТВОРА ДИСКОВОГО ПОВОРОТНОГО ЧУГУННОГО TECOFI СЕРИИ TECFLY
|
Материалы основные |
корпус – серый чугун GG25 с наружным термообработанным эпоксидным порошковым покрытием толщиной 150 микрон, затвор (диск) – хромированный ковкий чугун GGG40 или нержавеющая сталь 316, уплотнение затвора – каучук EPDM, возможна замена на нитрил, FPM (Viton), силикон и т.д |
|
Среда рабочая |
вода, морская вода, неагрессивные жидкости, сжатый воздух, углеродные смеси, кислоты и т.д. |
|
Присоединение |
стяжное (межфланцевое) |
|
Управление |
ручное (рукоятка или механический редуктор с индикатором открытия), электропривод (24, 48, 230/400В, одно- или трехфазный), пневматический привод двух- или одностороннего действия |
|
Давление условное PN, МПа (кгс/см²) |
1,6 (16) |
|
Температура рабочей среды максимальная, °С |
130 |
|
Класс герметичности по ГОСТ 9544-93 |
"A" |
Затворы дисковые поворотные TECOFI серии TECFLY выпускаются в нескольких исполнениях.
Модификации по модели:
- TECFLY (ТЕКФЛАЙ) – модель с гладкими проушинами
- TECFLY LUG (ТЕКФЛАЙ ЛАГ) – модель с резьбовыми проушинами
Модификации по материалу затвора (диска):
- VP3448 – исполнение с диском из хромированного ковкого чугуна GGG40
- VP3449 – исполнение с диском из нержавеющей стали 316
Модификации по типу управления (привода):
02 – тип привода с рукояткой из ковкого чугуна с пронумерованным зубчатым сектором, закрываемая на замок и предусматривающая возможность тонкого регулирования
08 – тип с механическим ручным штурвалом-редуктором с индикатором открытия
04 – тип с электрическим приводом (24, 48, 230/400В, одно- или трехфазным)
03 и 07 – типы с пневматическим приводом двухстороннего и одностороннего действия
