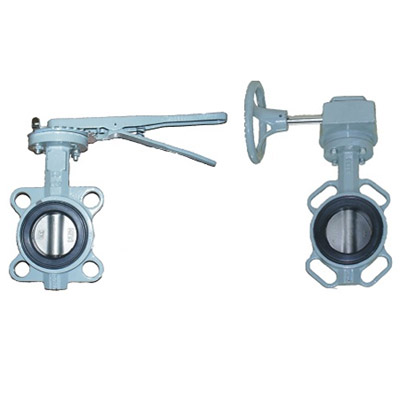

Затвор дисковый поворотный чугунный ABRA BUV-VF863DxxxH с рукояткой и BUV-VF863DxxxG с редуктором DN(Ду)040-600 PN(Ру)16, корпус GG25 / диск AISI316 / седло NBR межфланцевый. Строительная длина EN558-1 GR (серия) 20 = ISO 5752 "short" = EN558 S20 = DIN 3202 T3 K1 = ISO 5752 Series 20 = API 609 Table 1 = EN 593
Конструктивные решения и стабильное качество производства обеспечивает поворотным затворам ABRA-BUV самую высокую степень герметичности – класс «А» (по ГОСТ 54808 и ГОСТ 9544).
- Цельный, сквозной шток. Жесткая посадка диска на шток. Никаких заклепок, пинов, крепежных пальцев.
- Прочная ручка с фиксацией через каждые 10°, которая не гнется и не ломается. Высокая герметичность. Мощная и надежная конструкция.
Габаритные размеры и вес (таблица) затвора поворотного
дискового чугунного ABRA-BUV-VF863DxxxG Ду32-600 Ру 16, межфланцевого. Размеры в мм
|
Затвор |
Ду |
Lg* |
Dw |
A |
A1 |
K* |
K' |
Вес, кг. Общий =
|
|
BUV-VF863D040G |
32/40 |
195 |
150 |
54 |
117 |
68 |
45 |
4,5=2,5+2,0 |
|
BUV-VF863D050G |
50 |
205 |
70 |
133 |
5,0=3,0+2,0 | |||
|
BUV-VF863D065G |
65 |
215 |
79 |
143 |
5,6=3,6+2,0 | |||
|
BUV-VF863D080G |
80 |
222 |
85 |
154 |
6,0=4,0+2,0 | |||
|
BUV-VF863D100G |
100 |
232 |
106 |
166 |
6,8=4,8+2,0 | |||
|
BUV-VF863D125G |
125 |
246 |
107 |
181 |
8,3=6,3+2,0 | |||
|
BUV-VF863D150G |
150 |
258 |
129 |
201 |
9,4=7,4+2,0 | |||
|
BUV-VF863D200G |
200 |
357 |
300 |
175 |
231 |
76 |
43 |
18,8=15,8+3,0 |
|
BUV-VF863D250G |
250 |
387 |
208 |
275 |
21,8=18,8+3,0 | |||
|
BUV-VF863D300G |
300 |
404 |
239 |
298 |
81 |
108 |
30,0=27,0+3,0 | |
|
BUV-VF863D350G |
350 |
432 |
280 |
355 |
59,0=42,5+16,5 | |||
|
BUV-VF863D400G |
400 |
498 |
323 |
390 |
124 |
150 |
77,0=60,5+16,5 | |
|
BUV-VF863D450G |
450 |
526 |
359 |
435 |
92,0=75,5+16,5 | |||
|
BUV-VF863D500G |
500 |
554 |
377 |
440 |
141,0=105,0+36,0 | |||
|
BUV-VF863D600G |
600 |
627 |
436 |
516 |
129 |
210,0=174,0+36,0 |
