Применение
- предназначен для измерения тепловой энергии, объема и температуры теплоносителя, а также для подсчета количества импульсов, формируемых приборами учета с импульсным выходом в квартирах и коттеджах с малым расходом объема теплоносителя;
- устанавливается либо в подающем, либо в обратном трубопроводе в системах с горизонтальной разводкой;
- за счет комплектации счетчика импульсным выходом или RS485 возможна интеграция в автоматизированную систему сбора данных (АСКУЭ);
Достоинства

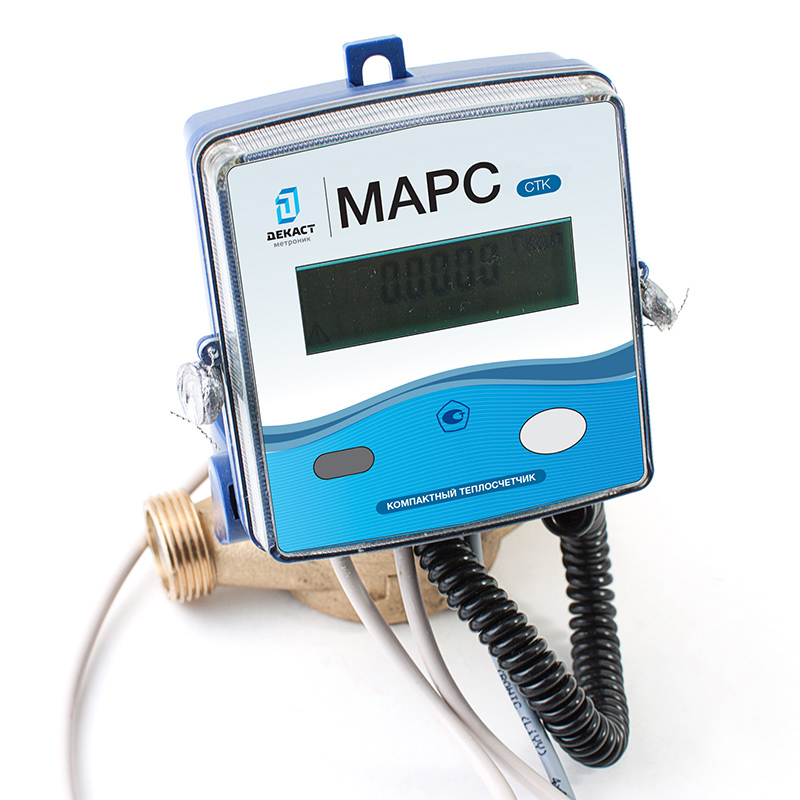

- конструкция теплосчетчика СТК «МАРС» обеспечивает удобство эксплуатации. Корпус теплосчетчика СТК «МАРС» имеет высокий класс защиты, обеспечивая этим возможность установки счетчика в помещениях с высокой влажностью;
- возможность отсоединения электронного блока от проточной части прибора позволяет комфортно считывать показания визуально за счет установки электронного блока в удобном месте, удаленном от проточной части прибора на расстоянии до 1,5м;
- теплосчетчики СТК «МАРС» не нуждаются в особом техническом обслуживании и при соблюдении требований к его монтажу и условиям эксплуатации функционируют без отказов в течение многих лет;
- средний срок службы теплосчетчика не менее 12 лет; теплосчетчик СТК «МАРС» имеет энергонезависимую память , в которой регистрируются помесячные значения тепловой энергии не менее чем за 18 месяцев, посуточные значения не менее чем за 180 суток и почасовые значения не менее чем за 60 суток;
- МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ;
- обладает оптическим интерфейсом (опционально, уточните наличие у вашего менеджера во время заказа)
Считывание показаний
Теплосчетчик СТК «МАРС» измеряет, вычисляет, отображает и передает следующие параметры:
- объем теплоносителя, м³;
- расход теплоносителя, м³/ч;
- температуру теплоносителя в подающем и обратном трубопроводах, °С;
- разность температур в подающем и обратном трубопроводах, °С;
- тепловую мощность, Гкал/ч;
- накопленную тепловую энергию, Гкал;
- дату и время;
- объем воды, измеренный счетчиками с импульсным выходом, подключенными к счетным входам;
- серийный номер;
- коды ошибок
Технические характеристики
|
Наименование параметра |
Норма для теплосчетчиков диаметром условного прохода, Ду, мм | ||||
|
Диаметр условного прохода, Ду, мм |
15 |
20 | |||
|
Максимальный расход Qmax, м3/час |
1,2 |
2 |
3 |
3 |
5 |
|
Номинальный расход, Qn, м3/час |
0,6 |
1 |
1,5 |
1,5 |
2,5 |
|
Минимальный расход, Qmin, м3/час |
0,012 |
0,02 |
0,03 |
0,03 |
0,05 |
|
Относительная погрешность измерения объёма, % |
±(2+0,05·(Qn/Q)) | ||||
|
Диапазон измерений температуры, ºС |
от +0 до +130 | ||||
|
Диапазон измерений разности температур (Δt), ºС |
от +2 до +130 | ||||
|
Абсолютная погрешность измерения разности температур, °С |
±(0,2+0,005·Δt) | ||||
|
Максимальное рабочее давление, МПа |
1,6 | ||||
|
Потеря давления при Qn, МПа, не более |
0,15 | ||||
|
Класс защиты по ГОСТ 14254 |
IP54 | ||||
|
Напряжение встроенного элемента питания, В |
3,6 | ||||
|
Срок службы элемента питания, не менее, лет |
6 | ||||
|
Срок службы, не менее, лет |
12 | ||||
|
Монтажная длина L, мм |
110 |
130 | |||
