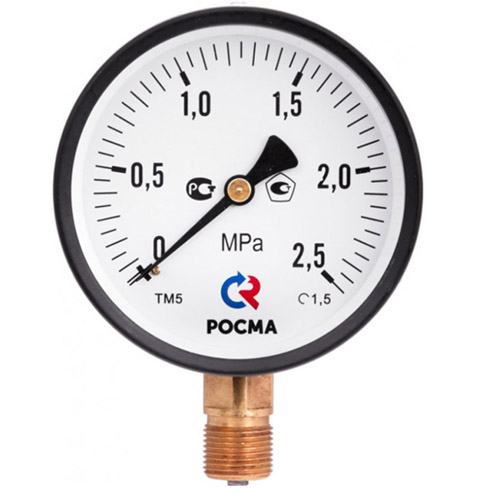

Тип ТМ (ТВ, ТМВ), серия 10. Манометр стандартный используется для измерения избыточного, вакууметрического давления неагресcивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 150 °C. Корпус манометров в стандартном исполнении выполнен из стали, механизм — из латунного сплава. Принцип действия манометров основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется трубка Бурдона. Под воздействием измеряемого давления свободный конец трубки перемещается и с помощью специального механизма вращает стрелку манометра.
Область применения: все отрасли промышленности, включая теплоснабжение, водоснабжение, вентиляцию и машиностроение.
|
Диаметр корпуса |
40, 50, 63, 100, 150 мм |
| |||||
|
Класс точности |
Ø100, 150 - 1,5 |
| |||||
|
Ø63 - 1,5; 2,5 |
| ||||||
|
Ø40, 50 - 2,5 |
| ||||||
|
Диапазон показаний давлений |
0…0,06* / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60** / 100*** МПа |
| |||||
|
Рабочие диапазоны |
Постоянная нагрузка: ¾ шкалы |
| |||||
|
Переменная нагрузка: ⅔ шкалы |
| ||||||
|
Кратковременная нагрузка: 110% шкалы |
| ||||||
|
Рабочая температура |
Окружающая среда: −60…+60 °C |
| |||||
|
Измеряемая среда: до +150 °C |
| ||||||
|
Корпус |
IP40, сталь 10, цвет черный |
| |||||
|
Кольцо |
Сталь 10, цвет черный |
| |||||
|
Чувствительный элемент |
Медный сплав (100 МПа — сталь 38ХМ) |
| |||||
|
Трибко-секторный механизм |
Медный сплав |
| |||||
|
Циферблат |
Алюминий, шкала черная на белом фоне |
| |||||
|
Стекло |
Минеральное |
| |||||
|
Штуцер |
Медный сплав (100 МПа — сталь 30 с никелевым покрытием) |
| |||||
|
Присоединение |
Радиальное или осевое (Ø150; 100 МПа — только радиальное) |
| |||||
|
Эксцентрическое - Ø150 (под заказ) |
| ||||||
|
Резьба присоединения |
Ø100, 150 - G½, M20×1,5 |
| |||||
|
Ø50, 63 - G¼, M12×1,5 |
| ||||||
|
Ø40 - G⅛, M10×1 |
| ||||||
|
Межповерочный интервал |
2 года |
| |||||
|
Техническая документация |
ТУ 4212-001-4719015564-2008 |
| |||||
|
ГОСТ 2405-88 |
| ||||||
|
Тип |
Диаметр корпуса |
Класс точности |
Диапазон показаний давлений, МПа |
Подключение | |||
|
Резьба |
Штуцер | ||||||
|
ТМ-110 |
40 |
2,5 |
0…0,1 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 |
М10×1 или G⅛ |
радиальное или осевое | ||
|
ТМ-210 |
50 |
2,5 |
0…0,1 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 |
М12×1,5 или G¼ |
радиальное | ||
|
осевое | |||||||
|
0…16 / 25 / 40 |
радиальное | ||||||
|
осевое | |||||||
|
ТМ-310 |
63 |
2,5 |
0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 |
М12×1,5 или G¼ |
радиальное или осевое | ||
|
0…16 / 25 / 40 / 60 | |||||||
|
1,5 |
0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | ||||||
|
0…16 / 25 / 40 / 60 | |||||||
|
ТМ-510 |
100 |
1,5 |
0…0,06 |
М20×1,5 или G½ |
радиальное | ||
|
0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 |
радиальное | ||||||
|
осевое | |||||||
|
0…16 / 25 / 40 / 60 |
радиальное | ||||||
|
осевое | |||||||
|
0…100 |
радиальное | ||||||
|
ТМ-610 |
150 |
1,5 |
0…0,06 |
М20×1,5 или G½ |
радиальное | ||
|
0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 |
радиальное | ||||||
|
осевое* | |||||||
|
0…16 / 25 / 40 / 60 |
радиальное | ||||||
|
осевое* | |||||||
|
0…100 |
радиальное | ||||||
|
|
|
|
|
|
|
|
|
Вакуумметры ТВ серии 10
|
Тип |
Диаметр корпуса |
Класс точности |
Диапазон показаний давлений, МПа |
Подключение | |
|
Резьба |
Штуцер | ||||
|
ТВ-110 |
40 |
2,5 |
−0,1…0 |
M10×1 или G⅛ |
радиальное или осевое |
|
ТВ-310 |
63 |
2,5, 1,5 |
M12×1,5 или G¼ |
радиальное или осевое | |
|
ТВ-510 |
100 |
1,5 |
M20×1,5 или G½ |
радиальное или осевое | |
|
ТВ-610 |
150 |
1,5 |
M20×1,5 или G½ |
радиальное или осевое | |
Мановакуумметры ТМВ серии 10
|
Тип |
Диаметр корпуса |
Класс точности |
Диапазон показаний давлений, МПа |
Подключение | |
|
Резьба |
Штуцер | ||||
|
ТМВ-110 |
40 |
2,5 |
−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
М10×1 или G⅛ |
радиальное или осевое |
|
ТМВ-310 |
63 |
2,5, 1,5 |
М12×1,5 или G¼ |
радиальное или осевое | |
|
ТМВ-510 |
100 |
1,5 |
М20×1,5 или G½ |
радиальное или осевое | |
|
ТМВ-610 |
150 |
1,5 |
М20×1,5 или G½ |
радиальное или осевое | |
Термометры общетехнические (осевое присоединение)
Тип БТ, серия 211. Термометр осевой биметаллический предназначен для измерения температуры жидкостей, пара и газов в отопительных и санитарных установках, в системах кондиционирования и вентиляции. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.
Корпус термометра изготавливается из коррозионностойкой стали, шток — из нержавеющей стали.
Область применения: системы кондиционирования, теплоснабжение, водоснабжение.
При измерении температуры агрессивных сред рекомендуется комплектовать термометр гильзой из нержавеющей стали.
|
Диаметр корпуса |
63, 80, 100, 150 мм |
|
|
Класс точности |
Ø80, 100, 150 - 1,5 |
|
|
Ø63 - 2,5 |
| |
|
Диапазоны показаний температур |
−40…+60 °С, 0…+60 °С, 0…+100 °С, 0…+120 °С, 0…+160 °С, 0…+200 °С, 0…+250 °С, 0…+300 °С, 0…+350 °С, 0…+450 °С |
|
|
| ||
|
| ||
|
Рабочая температура |
Окружающая среда: −10…+60 °C |
|
|
Длина погружной части, мм |
46 (кроме Ø150 или t°=0…+60 |
|
|
или 0…350 / 450 °C для Ø80 и 100); |
| |
|
64; 100; 150; 200; |
| |
|
250 (кроме Ø63); |
| |
|
300 (только для Ø100) |
| |
|
Корпус |
IP43, коррозионностойкая сталь 12Х15Г9НД |
|
|
Кольцо |
Коррозионностойкая сталь 12Х15Г9НД, байонетное, для Ø63 — запрессованное |
|
|
Шток |
Нержавеющая сталь 08Х18Н10 |
|
|
Чувствительный элемент |
Биметаллическая спираль |
|
|
Циферблат |
Алюминий, шкала черная на белом фоне |
|
|
Стекло |
Минеральное |
|
|
Присоединение |
Осевое |
|
|
Резьба присоединения |
на гильзе — G½ или M20×1,5 |
|
|
Рабочее давление |
10 МПа (латунная гильза с длинной погружной части до 100 мм) |
|
|
2,5 МПа (латунная гильза с длиной погружной части более 100 мм) |
| |
|
25 МПа (гильза из нержавеющей стали 08Х18Н10) |
| |
|
Регулировка |
на штоке (для Ø63) или на корпусе с тыльной стороны |
|
|
Межповерочный интервал |
3 года — при диапазоне измерений +20…+100 °С, +20…+140 °С |
|
|
2 года — для всех остальных диапазонов |
| |
|
Техническая документация |
ТУ 4211-001-4719015564-2008 |
|
Общетехнические (осевое присоединение)
|
Тип |
Диаметр корпуса |
Класс точности |
Диапазон показаний температуры, °C |
L |
|
|
| |||||
|
БТ-31.211 |
63 |
2,5 |
−40…0…60 / 100 / 120 / 160 / 200 / 250 / 350 / 450 |
L=46, L=64, L=100, L=150, L=200 |
|
|
БТ-41.211 |
80 |
1,5 |
L=46, L=64, L=100, L=150, L=200, L=250 |
| |
|
БТ-51.211 |
100 |
1,5 |
L=46, L=64, L=100, L=150, L=200, L=250, L=300 |
| |
|
БТ-71.211 |
150 |
1,5 |
L=64, L=100, L=150, L=200, L=250, L=300 |
|
Термометры общетехнические (радиальное присоединение)
Тип БТ, серия 211. Термометр радиальный биметаллический предназначен для измерения температуры жидкостей, пара и газов в отопительных и санитарных установках, в системах кондиционирования и вентиляции. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.
Корпус термометра изготавливается из коррозионностойкой стали, шток — из нержавеющей стали.
Область применения: системы кондиционирования, теплоснабжение, водоснабжение.
При измерении температуры агрессивных сред рекомендуется комплектовать термометр гильзой из нержавеющей стали.
|
Диаметр корпуса |
63, 100 мм |
|
Класс точности |
Ø63 - 2,5 |
|
Ø100 - 1,5 | |
|
Диапазоны показаний температур |
−30…+70 °С*, −40…+60 °С**, 0…+60 °С, 0…+100 °С, 0…+120 °С, 0…+160 °С, 0…+200 °С, 0…+250 °С, 0…+300 °С, 0…+350 °С, 0…+450 °С |
|
* — только для Ø100, ** — только для Ø63 | |
|
Рабочая температура |
Окружающая среда: −10…+60 °C |
|
Длина погружной части, мм |
46; 64 (кроме t°=0…+60 °C); |
|
100; 150 (для Ø63 только до 250 °C); | |
|
200, 250 и 300 (только для Ø100) | |
|
Корпус |
IP43, коррозионностойкая сталь 12Х15Г9НД |
|
Кольцо |
Коррозионностойкая сталь 12Х15Г9НД, байонетное |
|
Шток |
Нержавеющая сталь 08Х18Н10 |
|
Чувствительный элемент |
Биметаллическая спираль |
|
Циферблат |
Алюминий, шкала черная на белом фоне |
|
Стекло |
Минеральное |
|
Присоединение |
Радиальное |
|
Резьба присоединения |
на гильзе — G½ или M20×1,5 |
|
Рабочее давление |
10 МПа (латунная гильза с длинной погружной части до 100 мм) |
|
2,5 МПа (латунная гильза с длиной погружной части более 100 мм) | |
|
25 МПа (гильза из нержавеющей стали 08Х18Н10) | |
|
Регулировка |
На штоке |
|
Межповерочный интервал |
3 года — при диапазоне измерений +20…+100 °С, +20…+140 °С |
|
2 года — для всех остальных диапазонов | |
|
Техническая документация |
ТУ 4211-001-4719015564-2008 |
|
Тип |
Диаметр корпуса |
Класс точности |
Диапазон показаний температуры, °C |
L |
|
|
| |||||
|
БТ-32.211 |
63 |
2,5 |
−30…70; −40…60; 0…60 / 100 / 120 / 160 / 200 / 350 / 450 |
L=46*, L=64, L=100, L=150, L=200, L=250, L=300 |
|
|
БТ-52.211 |
100 |
1,5 |
| ||
|
* — кроме t=60 °C |
| ||||
Термоманометры
Тип ТМТБ. Термоманометр предназначен для одновременного измерения температуры и избыточного давления неагрессивных к медным сплавам сред.
Область применения: системы отопления, водоснабжение, бойлеры, паровые котлы и т.д.
Термоманометр — комбинированный прибор, для измерения давления и температуры.
Для визуального контроля основных параметров теплоносителя (давления и температуры) как правило, применяют манометр и термометр. Попытка объединить эти два прибора привела к созданию комбинированного прибора, получившего название «термоманометр».
Конструктивно термоманометр ТМТБ объединяет деформационный манометр и биметаллический термометр. Термоманометры имеют циферблат с двумя шкалами и две указательных стрелки. Одна шкала служит для отсчета давления, другая — температуры. Компания «РОСМА» выпускает термоманометры двух типоразмеров: диаметром корпуса 80 и 100 мм. По расположению штуцера термоманометры могут быть осевыми и радиальными. Длина погружной части также может варьироваться по заказу потребителя. Все термоманометры комплектуются защитным клапаном, позволяющим демонтировать термоманометр без разгерметизации системы.
|
Диаметр корпуса |
80, 100 мм |
|
Класс точности |
2,5 |
|
Диапазоны показаний температур |
0…120 / 150 °С |
|
Диапазон показаний давлений |
0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 МПа |
|
Рабочая температура |
Окружающая среда: −60…+60 °C |
|
Измеряемая среда: до +150 °C | |
|
Корпус |
IP40, cталь 10, цвет черный |
|
Кольцо |
Хромированная сталь 10 |
|
Чувствительный элемент манометрической части |
Медный сплав |
|
Чувствительный элемент термометрической части |
Биметаллическая спираль |
|
Трибко-секторный механизм |
Медный сплав |
|
Клапан |
Медный сплав |
|
Циферблат |
Алюминий, шкала черная на белом фоне, с цветовым разделением секторов измерения температуры и давления |
|
Стекло |
Минеральное |
|
Штуцер для манометра |
Медный сплав |
|
Шток для термометра |
Нержавеющая сталь 08Х18Н10 |
|
Длина погружной части, мм |
46, 64, 100 мм |
|
Присоединение |
Радиальное |
|
Резьба присоединения |
G½ (на клапане) |
|
Межповерочный интервал |
2 года |
|
Техническая документация |
ТУ 4212-001-4719015564-2008 |
|
ГОСТ 2405-88 |
