Описание
Основная информация:
ДА - Датчик абсолютного давления.
ДИ - Датчик избыточного давления.
Диапазон давления:0,04 - 10 МПа
Основная погрешность:0,15; 0,2; 0,25; 0,5
Тип штуцера:М20 х 1,5; М12 х 1,5

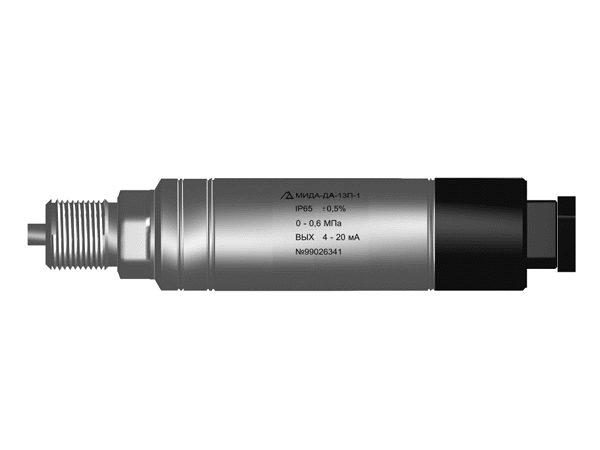

Датчики абсолютного и избыточного давления МИДА-ДА(ДИ)-13П предназначены для непрерывного пропорционального преобразования в унифицированный выходной сигнал постоянного тока или напряжения абсолютного или избыточного давления в диапазоне рабочих температур от -40С до +80С.
Рабочая среда - жидкости и газы, неагрессивные к титановым сплавам и нержавеющим сталям. Датчики могут использоваться в общепромышленных системах контроля и регулирования в том числе на объектах атомной энергетики.
Технические характеристки:
| Диапазон измеряемых давлений, МПа | 0-0,04; 0-0,06; 0-0,10; 0-0,16; 0-0,25; 0-0,4; 0-0,6; 0-1; 0-1,6; 0-2,5; 0-4; 0-6; 0-10 |
| Диапазон рабочих температур,С | -40...+80 С |
| Основная погрешность,±% | 0,15; 0,2; 0,25; 0,5 |
| Дополнительная погрешность в диапазоне рабочих температур не более,% | 1,6 (для 0,15);2 (для 0,2 и 0,25%);3 (для 0,5%) |
| Выходной сигнал (линия) | 4-20 мА (2-проводная); 0-5 мА (3- и 4-проводная); Uн-Uв В, где Uн=(0...5) В, Uв=(2...10) В, (3- и 4-проводная) |
| Напряжение питания, В | 12...36 (4-20 мА в зависимости от нагрузки); 20...36 (для 0-5 мА); (2+Uв)...36 (для Uн-Uв) |
| Потребляемый ток, не более, мА | 20,2 (для 4-20 мА); 10 (для 0-5 мА); 2...10 (для Uн-Uв В) |
| Пылеводозащищенность | IP65 |
| Климатическое исполнение | У**2, УХЛ**3.1 |
| Устойчивость по механике | G2 |
| Тип подключения | сальник пластмассовый: прямой (П), угловой (У);
сальник металлический: прямой (ПМ), угловой (УМ); прямой под металлорукав (ПММ), угловой под металлорукав (УММ); разъем РСГ4ТВ (Р) |
| Тип штуцера | М20 х 1,5; М12 х 1,5 |
| Масса не более, кг | 0,5 |
