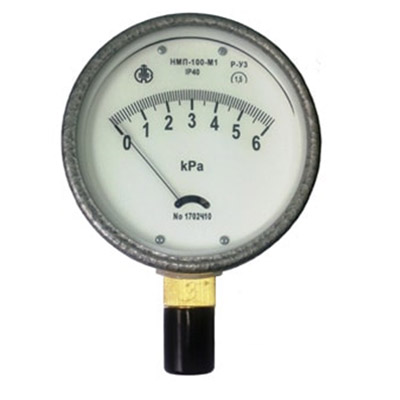

Напоромеры НМП-100-М1Р, тягонапоромеры ТНМП-100-М1Р, тягомеры ТмМП-100-М1Р с резьбовым радиальным штуцером используются для измерения низких давлений газов не агрессивных к материалам измерительной системы приборов. Напоромеры НМП-100-М1Р измеряют низкое избыточное давление. Тягомеры ТмМП-100-М1Р измеряют низкое вакуумметрическое давление. Тягонапоромеры ТНМП-100-М1Р измеряют низкое вауумметрическое и избыточное давление.
Наименование, условное обозначение и диапазоны показаний
|
ТмМП-100-М1 |
НМП-100-М1 |
ТНМП-100-М1 |
Класс точности |
|
кПа |
кПа |
кПа | |
|
от –0,4 до 0 |
от 0 до +0,4 |
от –0,2 до +0,2 |
2,5 |
|
от -0,6 до 0 |
от 0 до +0,6 |
от -0,3 до +0,3 | |
|
от –1 до 0 |
от 0 до +1 |
от –0,5 до +0,5 |
1,5; |
|
от –1,6 до 0 |
от 0 до +1,6 |
от –0,8 до +0,8 |
2,5-1,5-2,5; |
|
от –2,5 до 0 |
от 0 до +2,5 |
от –1,25 до +1,25 |
2,5 |
|
от –4 до 0 |
от 0 до +4 |
от –2 до +2 |
|
|
от –6 до 0 |
от 0 до +6 |
от –3 до +3 |
|
|
от –10 до 0 |
от 0 до +10 |
от –5 до +5 |
|
|
от –16 до 0 |
от 0 до +16 |
от –8 до +8 |
|
|
от –25 до 0 |
от 0 до +25 |
от –12,5 до +12,5 |
|
|
от –40 до 0 |
от 0 до +40 |
от –20 до +20 |
|
Предельно допустимое рабочее давление (для данных тягомеров, напоромеров, тягонапоромеров) не должна превышать диапазона показаний. При превышении давления мембранная коробка может выйти из строя.
Межповерочный интервал – 2 года.
Климатические исполнения:
- У3 – Стандартное для работы при температуре от минус 50 до плюс 60° С и относительной влажности до 98% при 35° С;
- Т3 – для работы при температуре от минус 25 до плюс 55° С и относительной влажности до 100% при 35° С.
Резьба присоединения: G½ или M20×1,5.
Степень защиты - IP40
Диаметр корпуса - 100 мм
Масса не более 0,6 кг
