Описание

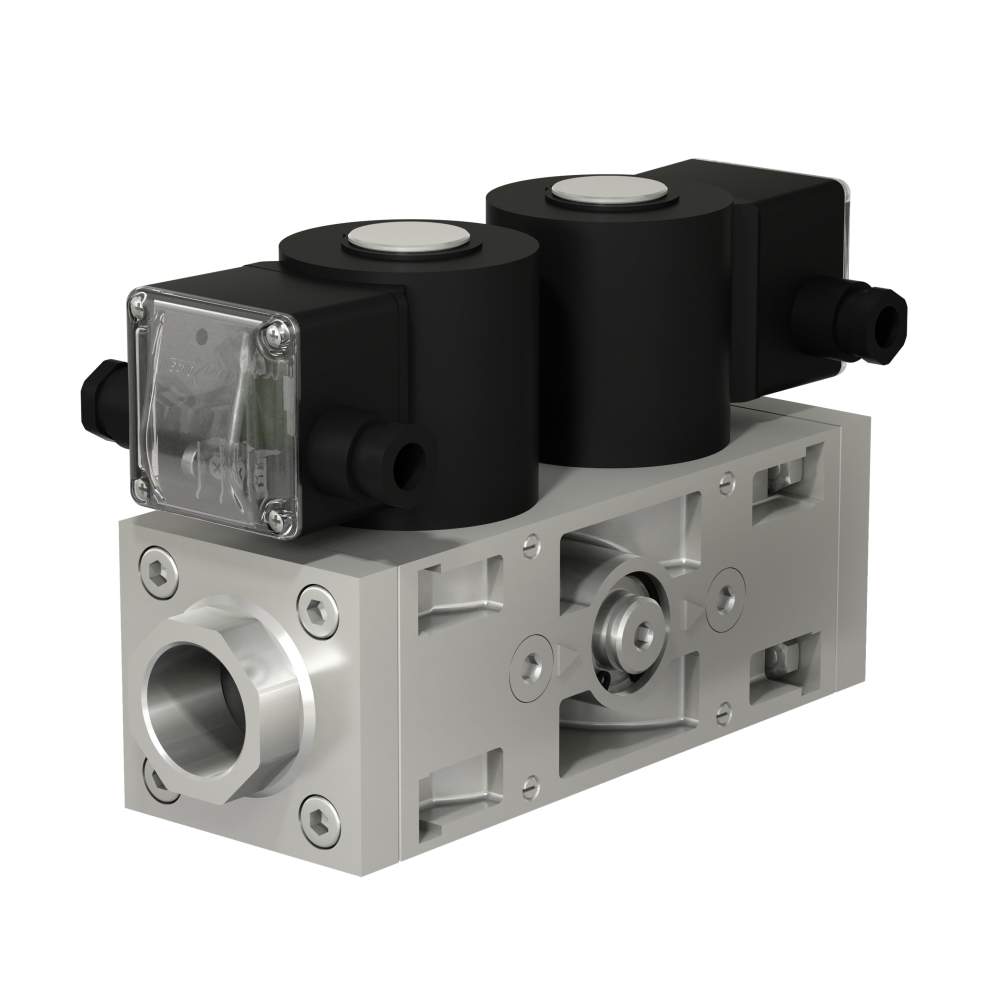

Состав: два последовательно расположенных затвора (быстрое открытие/ закрытие)
Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ
Климатическое исполнение:
У3.1 (-30...+60 ОС);
У2 (-45...+60 ОС);
УХЛ2 (-60...+60 ОС);
УХЛ1 (-60...+60 ОС) - только для взрывозащищенного исполнения.
Время открытия/ закрытия: не более 1 с
Степень защиты:
общепромышленное исполнение - IP65;
взрывозащищенное исполнение - IP67.
Частота включений, 1/час, не более: 1000 срабатываний.
Полный ресурс, не менее: 1 000 000 включений.
Монтажное положение: на горизонтальных и вертикальных участках трубопровода, за исключением, когда электромагнитные катушки направлены вниз.
| DN |
Потребляемая мощность, Вт | Напряжение питания, В | Потребляемый ток, мА, не более |
| 15 - 25 | 25 / 12,5 | 220 | 150 |
| 25 | 110 | 300 | |
| 24 | 1300 | ||
| 32 - 50 | 35 / 17,5 | 220 | 190 |
| 35 | 110 | 380 | |
| 24 | 1700 |
Данные двойные клапаны имеют ручной регулятор расхода, располагающийся между затворами. Поворачивая вал регулятора против часовой стрелки можно увеличить количество проходящего через клапан газа. При вращении по часовой стрелке количество проходящего газа уменьшается.
В случае заказа электромагнитного газового двойного клапана во взрывозащищенном исполнении (2Еx mc II T4 Gc X / II Gb c T4) - в конце обозначения необходимо добавить букву «E». Пример обозначения: ВН1Д-4КЕ исполнение: тип 1 (корпус DN 25).
