Описание
Данные клапаны предназначены для использования в системах управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорного органа, где необходимо гарантированное закрытие клапана при пропадании напряжения питания, а открытие возможно при воздействии оператора на орган (кнопку) управления.
Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ
Климатическое исполнение: У3.1 (-30...+60 ОС)
Напряжение питания:
Климатическое исполнение: У3.1 (-30...+60 ОС)
Напряжение питания:
220 В, 50 Гц;
24 В пост. тока;
12 В пост. тока.
Потребляемая мощность: 18 Вт
Степень защиты: IP65
Полный ресурс, не менее: 50 000 включений.
Полный ресурс, не менее: 50 000 включений.
Время закрытия: не более 1 с.
Монтажное положение:
- для DN 50 - любое, за исключением, когда электромагнитная катушка располагается ниже продольной оси клапана;
- для DN 50 - любое, за исключением, когда электромагнитная катушка располагается ниже продольной оси клапана;
- для DN 65 - 100 - на горизонтальном трубопроводе (катушкой вверх). По специальному заказу возможно изготовление исполнений клапанов, предназначенных для установки на вертикальных участках трубопровода.
|
Наименование
клапана
|
Исполнение
|
DN
|
Диапазон
присоедини-
тельного
давления,
МПа
|

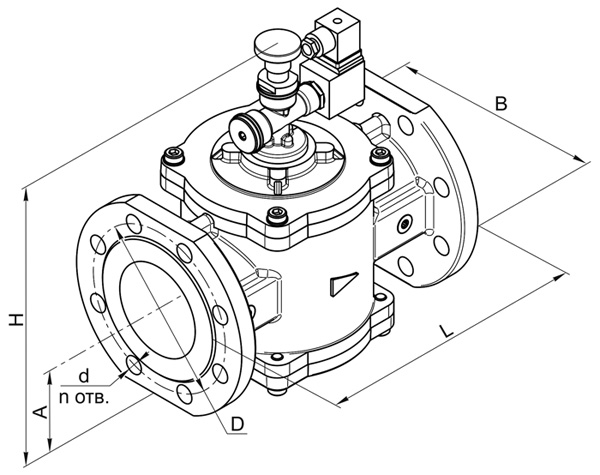

Размеры, мм
|
Масса,
кг
|
Коэффи
циент
сопротив-
ления
| ||||||
|
L
|
B
|
H
|
A
|
D
| d | n | ||||||
|
ВН2Рм-6 фл.
|
с присоеди-нительными фланцами PN 16
|
50
|
0...0,6
|
230
|
165
|
257
|
77
| 125 | 18 | 4 |
5,0
|
11,6
|
|
ВН21/2Рм-6
|
65
|
260
|
185
|
310
|
86
| 145 |
7,2
|
9,4
| ||||
|
ВН3Рм-6
|
80
|
290
|
200
|
335
|
94
| 160 | 8 |
8,9
|
9,3
| |||
|
ВН4Рм-6
|
100
|
314
|
220
|
107
| 180 |
10,8
|
10,9
| |||||
Пример записи клапана двухпозиционного фланцевого номинальным диаметром DN 100, с ручным взводом механического типа, без дополнительной блокировки, на рабочее давление 0,6 МПа, исполнение с присоединительными фланцами PN 16, вид климатического исполнения У3.1, напряжение питания 220 В, 50 Гц:
Клапан ВН4Рм-6, (исполнение: без дополнительной блокировки и с присоединительными фланцами PN 16), У3.1, 220 В, 50 Гц.
