Описание
Область применения
Данные клапаны предназначены для использования в системах управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорного органа.
Для открытия клапана необходимо подать напряжение питания на электромагнитную катушку и поднять шток ручного взвода вверх до упора.
Закрытие клапана происходит при обесточивании электромагнитной катушки. Если катушка обесточена, клапан возможно открыть, но он не фиксируется в открытом положении.
Для открытия клапана необходимо подать напряжение питания на электромагнитную катушку и поднять шток ручного взвода вверх до упора.
Закрытие клапана происходит при обесточивании электромагнитной катушки. Если катушка обесточена, клапан открыть невозможно (шток ручного взвода заблокирован).
Материал корпуса: легированная сталь
Климатическое исполнение: У3.1 (-30...+40 ОС)
Напряжение питания:
- 220 В, 50 Гц
- 24 В пост. тока;
- 12 В пост. тока.
Потребляемая мощность: 18 Вт
Полный ресурс, не менее: 50 000 включений
Тип датчика: индуктивный (выходной ключ датчика открывается при срабатывании клапана)
Напряжение питания датчика положения: 10...30 В постоянного тока, степень защиты датчика положения: IP68
Монтажное положение: любое, заисключением, когда электромагнитная катушка располагается ниже продольной оси клапана
|

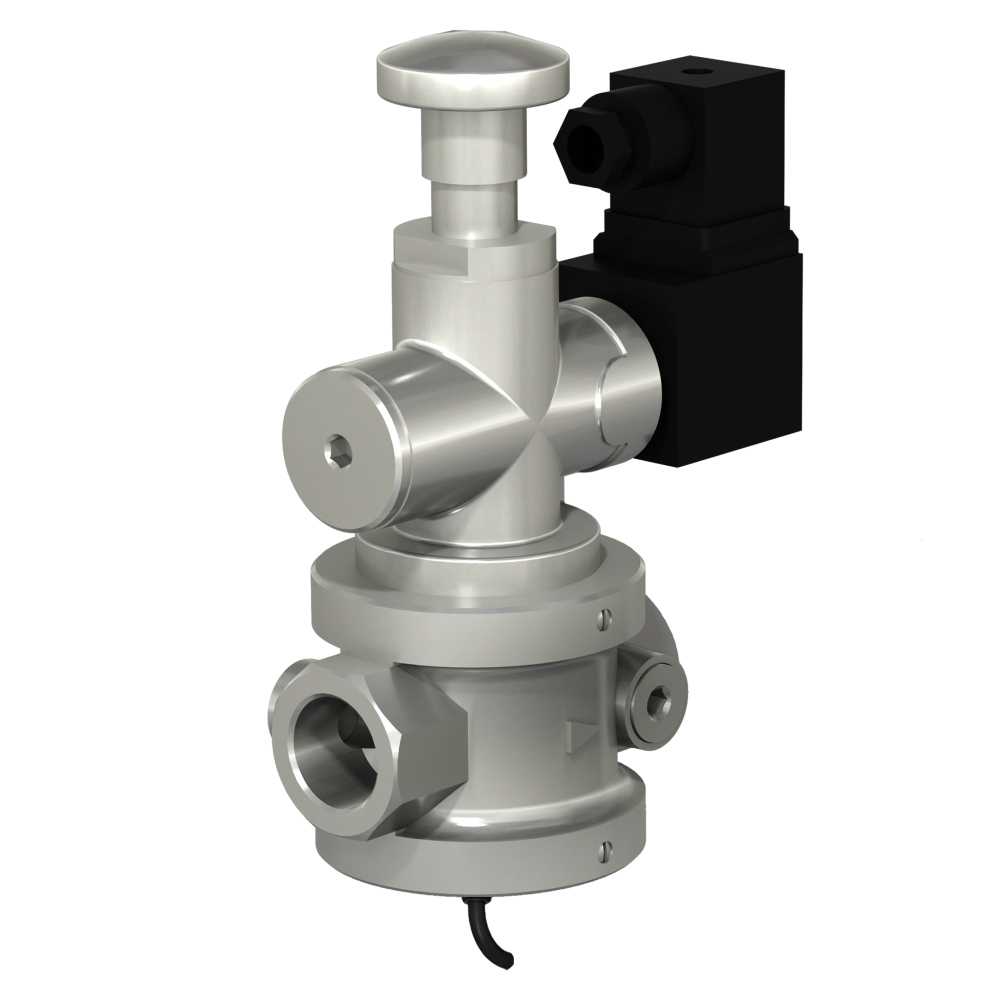

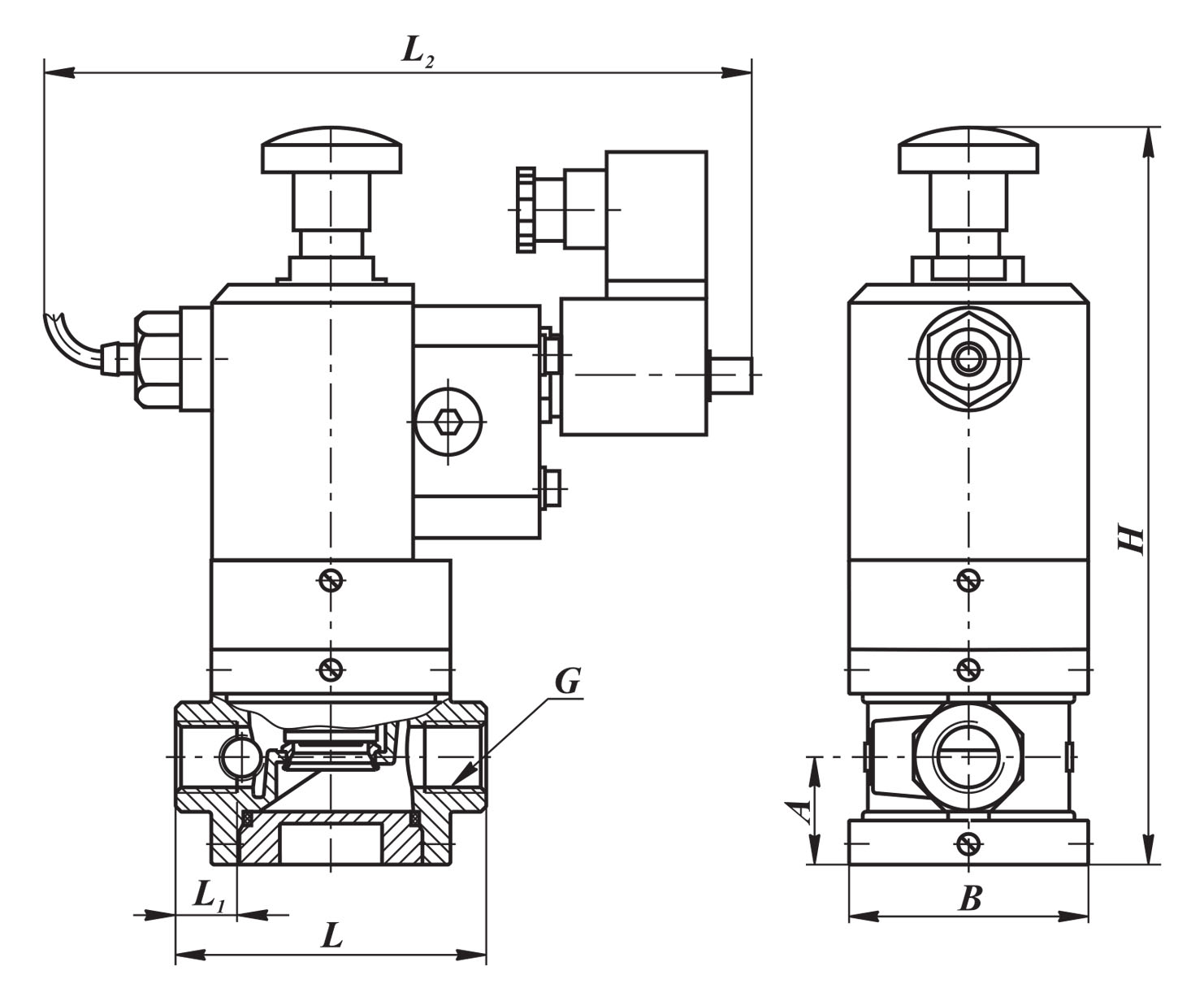

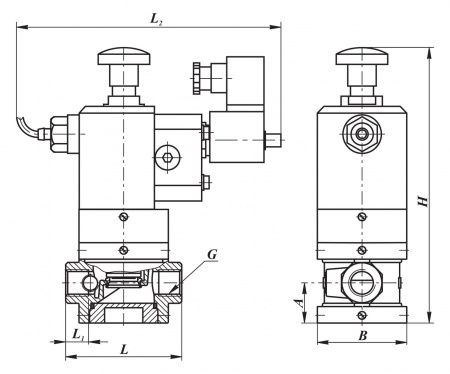

Наименование
клапана
|
DN
|
Диапазон
присоедини
тельного
давления,
МПа
|
G,
дюйм
|
Размеры, мм
|
Масса,
кг
|
Коэффи-
циент
сопротив-
ления
| |||||
|
L
|
L1
|
L2
|
B
|
H
|
A
| ||||||
|
ВН1/2Рм-6П ст.
|
15
|
0...0,6
|
1/2
|
91
|
18
| 210 |
70
|
196
|
31,5
|
2,6
|
5,2
|
|
ВН3/4Рм-6П ст.
|
20
|
3/4
|
8,0
| ||||||||
|
ВН1Рм-6П ст.
|
25
|
1
|
105
|
21
|
80
|
202
|
35
|
2,8
|
11,0
| ||
|
ВН11/4Рм-6П ст.
|
32
|
1/4
|
140
|
18
|
95
|
245
|
68
|
4,7
|
8,0
| ||
|

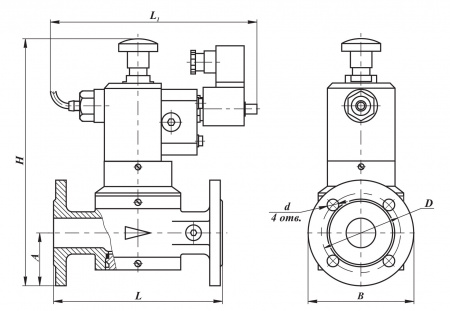

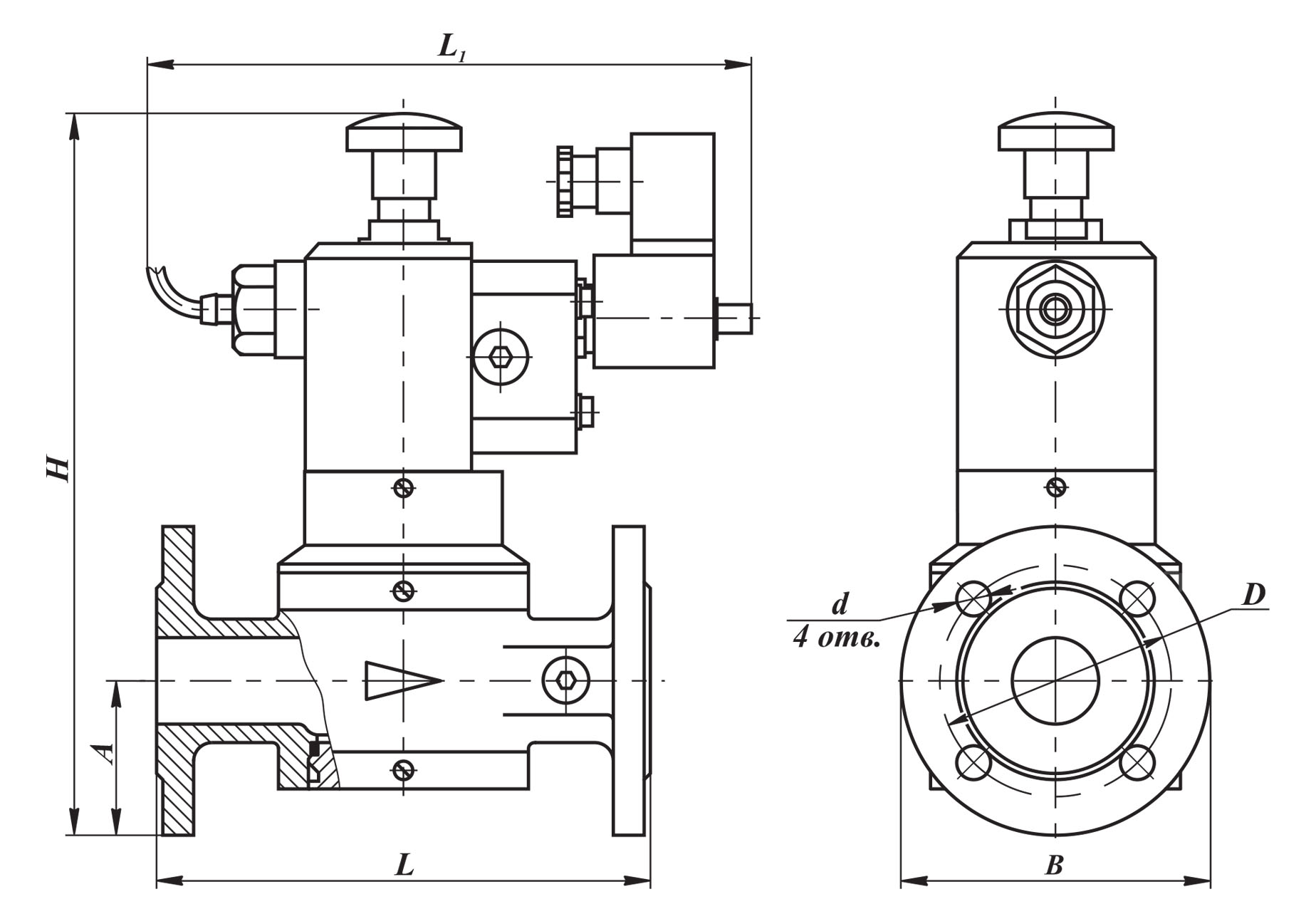

Наименование
клапана
|
DN
|
Диапазон
присоединит.
давления,
МПа
|
Размеры, мм
|
Масса,
кг
|
Коэффи-
циент
сопротив-
ления
| ||||||
|
L
|
L1
|
B
|
H
|
A
|
D
|
d
| |||||
|
ВН1Рм-6П ст. фл.
|
25
|
0...0,6
|
160
|
210
|
95
|
215
|
50
|
75
|
11
|
3,5
|
10,5
|
