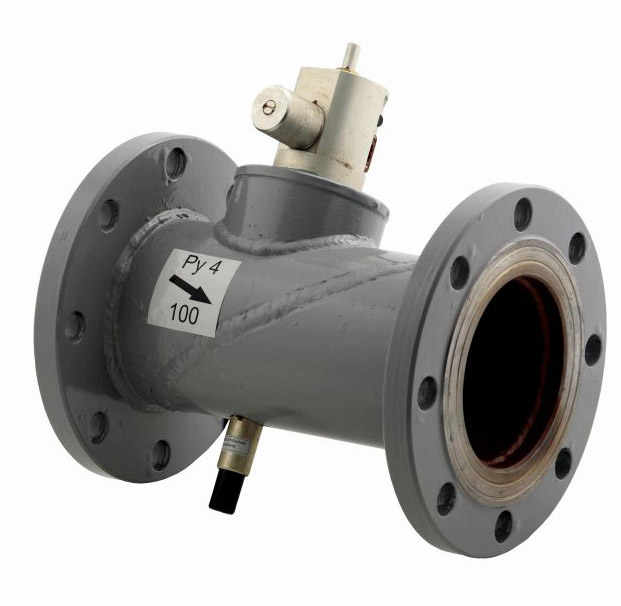

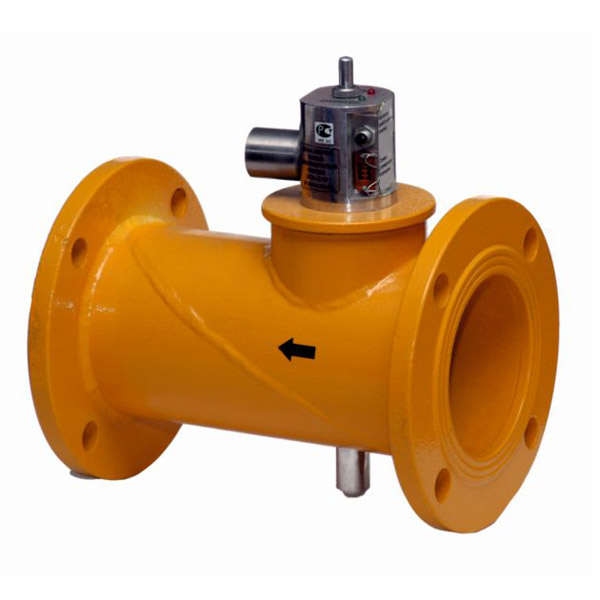

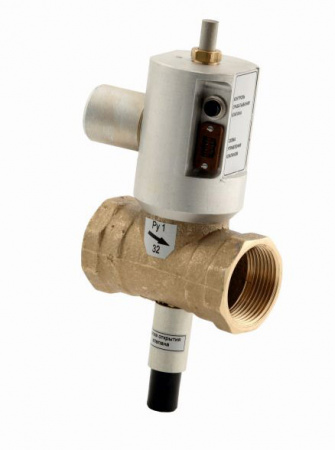

Описание
Клапан газовый КЗГЭМ предназначен для использования в качестве запорного устройства трубопроводных магистралей и газогорелочных устройств с рабочей средой в виде природного газа или воздуха с давлением до 0,3 МПа (до 3,0 кгс/см2).
Взвод клапана запорного газового электромагнитного КЗГЭМ-У осуществляется вручную. В составе устройства имеется датчик состояния (типа «открыт/закрыт»).
Основные технические данные газовых клапанов КЗГЭМ
- Амплитуда импульса управляющего сигнала для закрытия клапана: от 20 до 42 В.;
- Диапазон условного давления:
- для запорных элементов НД: до 0,1 (1) МПа (кгс/см2);
- для запорных элементов СД: до 0,4 (4) МПа (кгс/см2);
- Время срабатывания: не более 1 с.;
- Класс герметичности затвора: А;
- Установка на горизонтальном участке трубы.
Технические данные клапана запорного газового c электромагнитным приводом (КЗГЭМ)
| Характеристика | ||||
|---|---|---|---|---|
| Условный проход, мм | 25 | 32 | 40 | 50 |
| Габаритные размеры, мм | не более 100х90х155 | не более 110х90х210 | не более 115х90х210 | не более 135х95х220 |
| Масса, кг | не более 0,9 | не более 1,4 | не более 1,5 | не более 2,0 |
| Способ присоединения к трубопроводу | муфтовый | муфтовый | муфтовый | муфтовый/фланцевый |
| Вид корпуса | литой | литой | литой | литой |
| Строительные размеры (L1xB1xH1 мм, D (G), d (кол. отв.)) | 100х88х153 (1«) | 108x87x208, (1 1/4») | 114x88x205, (1 1/2«) | 132x92x218, (2») |
| Технические условия | ТУ | ТУ | ТУ | ТУ |
| Характеристика | ||||
|---|---|---|---|---|
| Условный проход, мм | 65 | 80 | 100 | 150 |
| Габаритные размеры, мм | не более 215х120х285 | не более 230х195х275 | не более 270х215х300 | не более 370х290х355 |
| Масса, кг | не более 7,0 | не более 9,5 | не более 13,0 | не более 25,0 |
| Способ присоединения к трубопроводу | муфтовый/фланцевый | фланцевый | фланцевый | фланцевый |
| Вид корпуса | литой | сварной | сварной | сварной |
| Строительные размеры (L1xB1xH1 мм, D (G), d (кол. отв.)) | 212х116х283, (2 1/2") | 227x192x272, 160, 18(8) | 267x212x297, 180, 18(8) | 367x287x352, 240, 22(8) |
| Технические условия | ТУ | ТУ | ТУ | ТУ |
