Описание

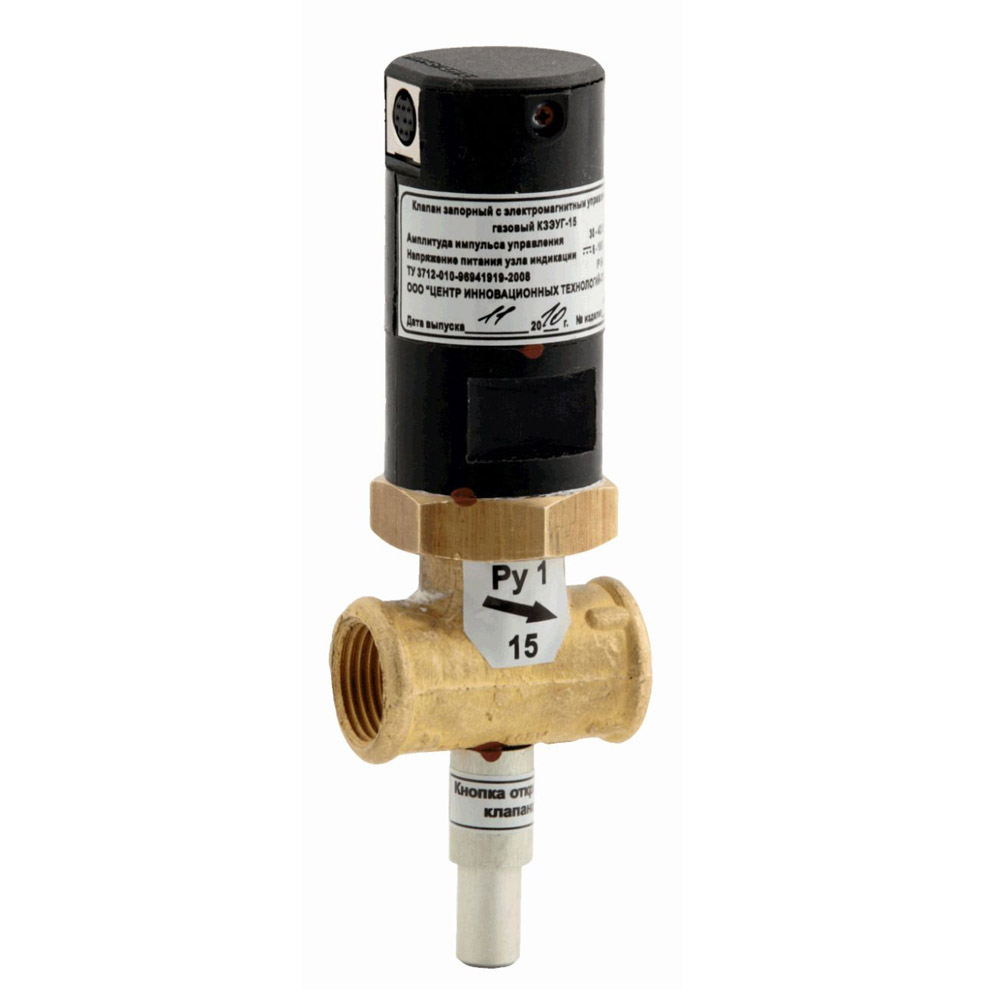

Клапан запорный с электромагнитным управлением газовый КЗЭУГ предназначен для использования в помещениях потребителей газа в качестве запорного элемента трубопроводных магистралей и газогорелочных устройств с рабочей средой в виде природного газа с рабочим давлением до 0,005 МПа (0,05 кгс/см²).
Взвод клапана запорного с электромагнитным управлением газового КЗЭУГ осуществляется вручную. В составе электромагнитного клапана имеется датчик состояния (типа «открыт/закрыт»).
Основные технические данные газовых клапанов КЗЭУГ
- Амплитуда импульса управляющего сигнала для закрытия клапана: от 20 до 42 В;
- Диапазон условного давления:
- для клапанов НД: до 0,1 (1) МПа (кгс/см²);
- для клапанов СД: до 0,4 (4) МПа (кгс/см²);
- Время срабатывания клапана: не более 1 с.;
- Класс герметичности затвора: А;
- Вид корпуса клапана: литой;
- Материал корпуса клапана: латунь;
- Способ присоединения к трубопроводу: муфтовый по ГОСТ
6527-68; Установка на горизонтальном или вертикальном участке трубы.
Технические данные клапана запорного с электромагнитным управлением газового
| Характеристика | КЗЭУГ-15 | КЗЭУГ-20 | КЗЭУГ-25 |
|---|---|---|---|
| Условный проход, мм | 15 | 20 | 25 |
| Габаритные размеры, мм | не более 60х42х155 | не более 70х40х160 | не более 85х50х155 |
| Масса, кг | не более 0,75 | не более 0,8 | не более 0,85 |
| Строительные размеры (L1xB1xH1 мм, D (G), d (кол. отв.)) | 55х37х150 (1/2") | 65х32х155 (3/4") | 80х42х150 (1") |
| Технические условия | ТУ 3712-003-51391678-03 | ТУ 3712-003-51391678-03 | ТУ 3712-003-51391678-03 |
| Характеристика | КЗЭУГ-32 | КЗЭУГ-40 | КЗЭУГ-50 |
|---|---|---|---|
| Условный проход, мм | 32 | 40 | 50 |
| Габаритные размеры, мм | не более 95х60х185 | не более 120х65х210 | не более 135х75х220 |
| Масса, кг | не более 1,2 | не более 1,5 | не более 1,8 |
| Строительные размеры (L1xB1xH1 мм, D (G), d (кол. отв.)) | 90x55x180 (1 1/4") | 115x65x205 (1 1/2") | 130x70x215 (2") |
| Технические условия | ТУ 3712-003-51391678-03 | ТУ 3712-003-51391678-03 | ТУ 3712-003-51391678-03 |
