Описание

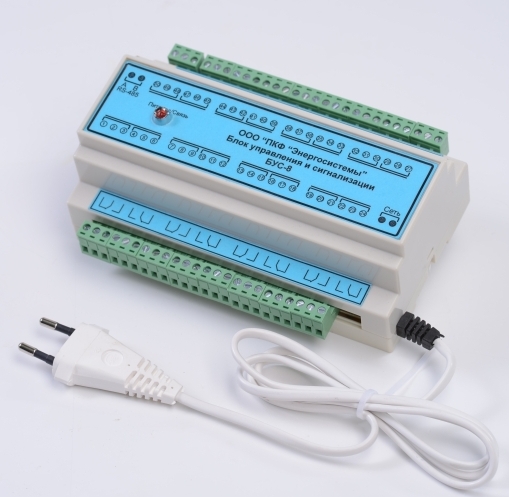

Блок управления и сигнализации БУС-8 предназначен для работы в составе систем контроля загазованности СКЗ-«Кристалл». Блок имеет 8 групп переключаемых контактов с допустимой нагрузкой 220 В, 50 Гц , 0.5 А переменного тока. Блок предназначен для подключения нагрузок переменного тока , например, звонков, сирен, вентиляторов, клапанов и т. д. к системам контроля загазованности СКЗ-«Кристалл», а также для использования в качестве преобразователя сигналов интерфейса систем в сигналы типа «сухой контакт» для передачи состояния системы на устройства индикации и автоматики верхних уровней управления.
Функциональное назначение групп контактов реле:
| Реле 4: порог СН4 | (клеммы 19-24) |
| Реле 3: порог СО | (клеммы 13-18) |
| Реле 6: неисправность | (клеммы 33-38) |
| Реле 7: клапан закрыт | (клеммы 39-44) |
| Реле 2: авария техн. оборудования 2 | (клеммы 7-12) |
| Реле 1: авария техн. оборудования 1 (Р воды,газа) | (клеммы 1-6) |
| Реле 8: взлом | (клеммы 45-50) |
| Реле 5: пожар | (клеммы 27-32) |
Каждое реле имеет две группы контактов на переключение.
Блок снабжен индикатором светодиодным единичным. Состояние индикатора отражает наличие электропитания блока и связи с системой «Кристалл». При отсутствии питания индикатор не светится, при отсутствии связи и наличии питания мигает с частотой около 0.5 С, при наличии питания и связи светится постоянно.
