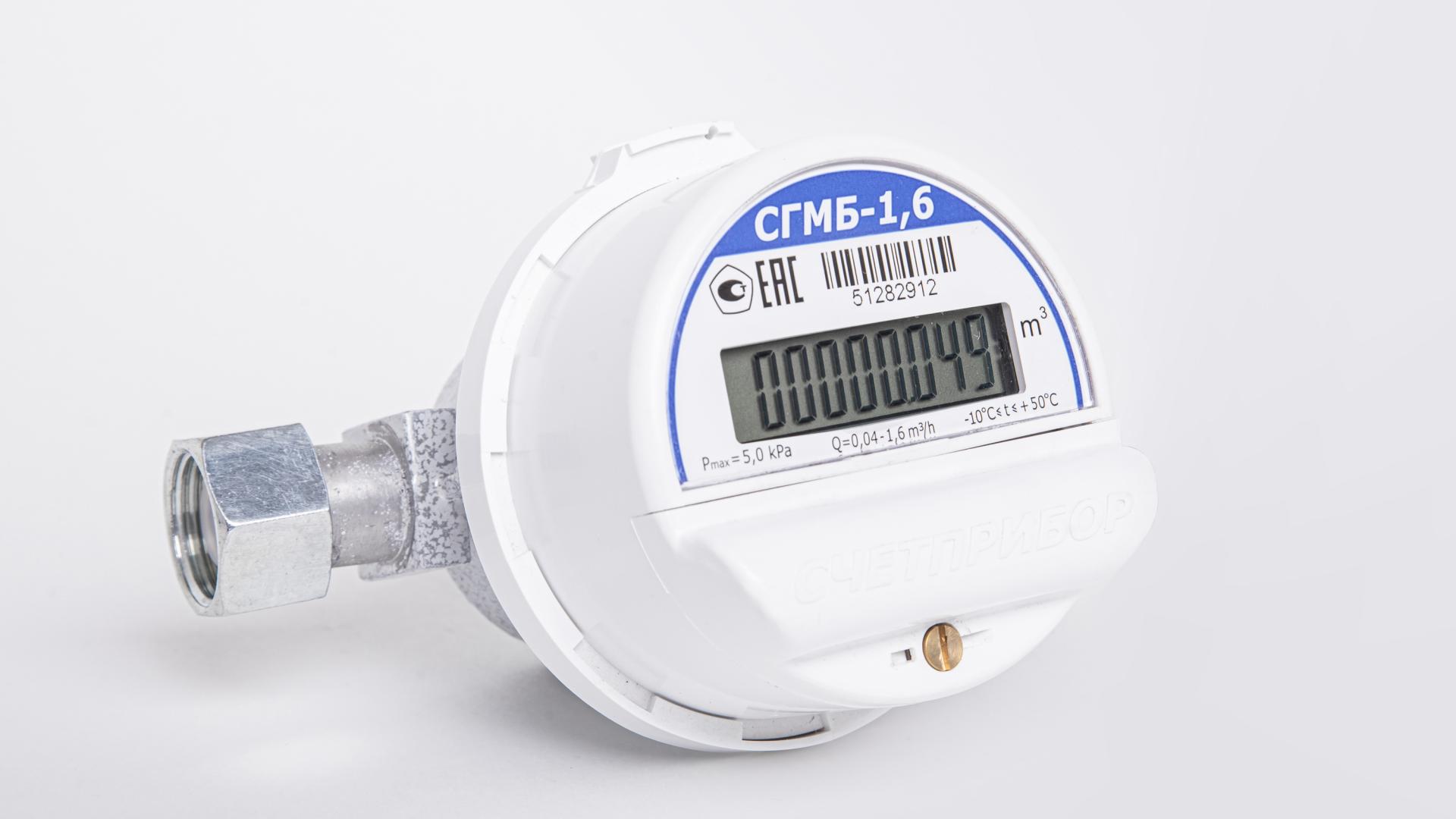

Регистрационный № 61968 - 15 в Федеральном информационном фонде по обеспечению единства измерений.
Назначение: для учета объема потребляемого газа.
Измеряемая среда: природный газ, пары сжиженного газа.
Область применения: в квартирах и индивидуальных домах.
Типоразмер: из ряда 1,6; 2,5; 3,2; 4
- Диаметр условного прохода (Ду), мм
- 15
20
- Минимальный объемный расход Qmin, м3/ч
- 0,030
0,040
- Максимальный объемный расход Qmax, м3/ч
- 1,6
2,5
3,2
4,0
Метрологические характеристики
|
Наименование параметра |
Значения для модификации счетчика |
|||||||
|
CГМБ-1,6 |
CГМБ-2,5 |
CГМБ-3,2 |
CГМБ-4 |
|||||
|
Диаметр условного прохода (Ду), мм |
15 |
15 |
20 |
15 |
20 |
15 |
20 |
|
|
Минимальный объемный расход, Qmin, м3/ч |
0,030 |
0,040 |
0,040 |
0,040 |
0,040 |
|||
|
Максимальный объемный расход, Qmax, м3/ч |
1,6 |
2,5 |
3,2 |
4,0 |
||||
|
Пределы допускаемой относительной погрешности измерений объема газа, %, в диапазоне объемных расходов: Qmin ≤ Q < 0,2×Qmax 0,2×Qmax ≤ Q ≤ Qmax |
±2,5 ±1,5 |
|||||||
|
Диапазон измерений температуры газа, ºС * |
от минус 30 до плюс 50 |
|||||||
|
Пределы допускаемой абсолютной погрешности при измерении температуры газа, ºС * |
±0,5 |
|||||||
|
Вес импульса, м3/имп. |
0,002; 0,010 |
|||||||
|
Диапазон температуры газа, °С |
от минус 30 до плюс 50 |
|||||||
|
Максимальное рабочее избыточное давление газа, Рmax, кПа |
5 |
|||||||
|
Потеря давления газа при Qmax, кПа, не более |
1,0 |
0,5 |
0,9 |
0,8 |
1,3 |
1,1 |
2,0 |
1,7 |
|
Условия эксплуатации: - диапазон температуры окружающей среды, ºС - относительная влажность, %, не более - атмосферное давление, кПа |
от минус 10 до плюс 50 80 от 84,0 до 106,7 |
|||||||
|
Емкость индикаторного устройства, м3 |
99999,999 |
|||||||
|
Цена единицы младшего разряда индикаторного устройства, м3 |
0,001 |
|||||||
|
* Для счетчиков, укомплектованных термокорректором. |
||||||||
Технические характеристики
Импульсный выход в базовом исполнении.
Основные опции по заказу:
- встроенный термокорректор (ТК);
- выносной отдельно пломбируемый батарейный отсек (Б);
- встроенный радиомодуль телеметрии (Р);
- встроенный запорный клапан (К);
- фланцевое присоединение (Ф);
- монтажный комплект (М).
Классификатор модификаций счетчиков СГМБ
|
Тип счетчика |
Макс. расход, м3/ч |
Присоединение |
ЖКИ |
Опции |
||||
|
ТК |
Б |
Р |
К |
М |
||||
|
СГМБ |
1,6 |
G ½ (Ду15) |
малый TIC33 |
- |
- |
- |
- |
- |
|
|
2,5 |
G ¾ (Ду20) |
+ |
+ |
+ |
+ |
+ |
|
|
|
3,2 |
Ф (фланцевое) |
большой TD0905 |
|
|
|
|
|
|
|
4 |
|
|
|
|
|
|
|
Обозначение модификаций счетчиков СГМБ:
1. Тип счетчика: СГМБ.
2. Максимальный объемный расход, м3/ч: из ряда 1,6; 2,5; 3,2; 4
3. Тип присоединения: резьба трубная цилиндрическая G ½ (Ду15) или G ¾ (Ду20), либо фланцевое Ф(Ду20).
4. Тип ЖКИ: малый или большой.
Наличие опций:
5. Наличие встроенного термокорректора: прочерк – отсутствует, ТК – имеется.
6. Наличие выносного батарейного отсека: прочерк – отсутствует; Б – имеется.
7. Наличие встроенного радиомодуля телеметрии: прочерк – отсутствует; Р - имеется.
8. Наличие встроенного запорного клапана: прочерк – отсутствует, К – имеется.
9. Наличие монтажного комплекта: прочерк – отсутствует; М – имеется.
