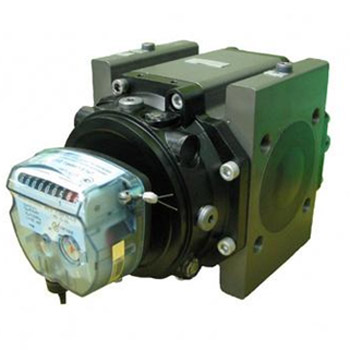

РСГ - счетчики газа ротационного типа, предназначенные для работы на промышленных и коммунальных объектах с рабочими расходами от 0,25 до 400 м3/час (от G10 до G250).
Назначение
счетчик предназначен для измерения объема природного газа и других неагрессивных сухих газов в газораспределительных станциях, газорегуляторных пунктах, котельных и т.д. с целью его коммерческого и технологического учёта при давлении до 1,6 МПа.
Преимущества:
- Наличие сертификата «ГАЗПРОМСЕРТ»
- Установка датчиков давления, температуры и перепада давления в корпус счетчика
- Расширенный диапазон расходов до 1:200 по умолчанию
- Мультипозиционный монтаж
- МПИ 6 лет
- Не требуют прямых участков
- Низкая потеря давления на счетчике
|
Типоразмер |
G16 |
G25 |
G40 |
G65 |
G100 |
G160 |
G250 |
|
|
Dу, мм |
50 |
50 |
50 |
50 |
80 |
80 |
100 |
|
|
Qmax, м3/ч |
25 |
40 |
65 |
100 |
160 |
250 |
400 |
|
|
Диапазон измерений |
от 1:20 до 1:50 |
от 1:20 до 1:100 |
от 1:20 до 1:160 |
от1:20 до 1:200 |
От 1:20 до 1:160 |
|||
|
Порог чувствительности, м3/час |
0,05 |
0,05 |
0,05 |
0,05 |
0,07 |
0,15 |
0,2 |
|
|
Потеря давления |
0,10 |
0,27 |
0,71 |
1,68 |
1,40 |
2,20 |
2,12 |
|
|
1 имп. НЧ LFСyblе Sensor, м3/имп |
0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
1 |
|
|
1 имп. СЧ л/имп* |
2,72 |
2,72 |
2,72 |
2,72 |
4,36 |
8,26 |
32,6 |
|
|
Частота СЧ при Qmax, Гц* |
2,55 |
4,08 |
6,64 |
10,2 |
10,2 |
8,41 |
3,40 |
|
|
1 имп. ВЧ л/имп* |
0,0585 |
0,0585 |
0,0585 |
0,0585 |
0,0939 |
0,178 |
0,365 |
|
|
Частота ВЧ при Qmax, Гц* |
119 |
190 |
309 |
475 |
473 |
390 |
304 |
|
|
Циклический |
0,59 |
0,59 |
0,59 |
0,59 |
0,94 |
1,78 |
3,65 |
|
|
|
|
|
|
|
|
|
|
|
Номенклатурный ряд
|
Ду |
Типоразмер |
Qмax(м3/ч) |
Диапазон расходов |
|
40 |
G10 |
16 |
20:1 to 30:1 |
|
G16 |
25 |
20:1 to 50:1 |
|
|
G25 |
40 |
20:1 to 50:1 |
|
|
G40 |
65 |
20:1 to 50:1 |
|
|
50 |
G16 |
25 |
20:1 to 50:1 |
|
G25 |
40 |
20:1 to 100:1 |
|
|
G40 |
65 |
20:1 to 160:1 |
|
|
G65 |
100 |
20:1 to 200:1 |
|
|
80 |
G100 |
160 |
20:1 to 200:1 |
|
G160 |
250 |
20:1 to 200:1 |
|
|
100 |
G250 |
400 |
20:1 to 160:1 |
