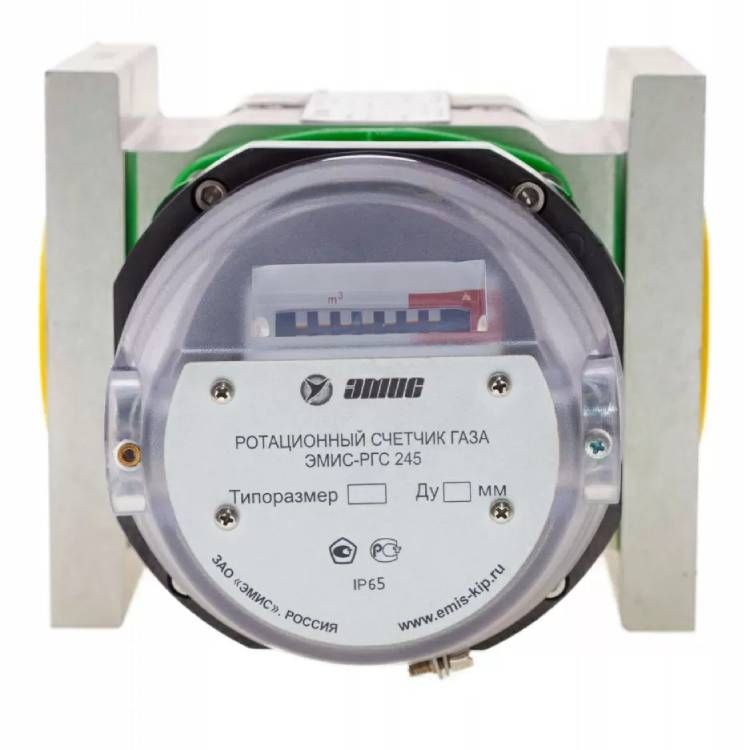

Назначение ротационного счетчика газа РГС 245
Ротационный счетчик газа ЭМИС-РГС 245 предназначен для прямого измерения при температуре измеряемой среды от -30 до +80 С объёма природного газа, попутного нефтяного газа, азота, воздуха и других газов.
Счетчик газа ЭМИС-РГС 245 используется для технологического и коммерческого учёта объемного расхода газа в системах регулирования и контроля в различных отраслях промышленности. Возможно использование в узлах учета газа, предназначенных для учета параметров газа, совместно с электронным корректором, датчиком давления и датчиком температуры.
Описание ротационного счетчика газа РГС 245
Преимущества ротационного счетчика газа ЭМИС-РГС 245
- Класс точности от ±0,6%, эксплуатируются при атмосферном давлении от 84 до 106,7 кПа
- Диапазон измерений: до 1:200
- По специальному заказу возможно исполнение с динамическим диапазоном 1:250
- Не требуются специальное техническое обслуживание
- Срок поверки 6 лет
- Срок службы не менее 12 лет
Устройство ротационного счетчика газа ЭМИС-РГС 245
Cчетчик ЭМИС-РГС 245 состоит из корпуса и двух одинаковых роторов в форме восьмерки, которые отсекают определенный объем газа и вытесняют его в направлении движения потока в трубе, синхронно вращаясь в противоположных направлениях. За счет разницы давлений на входе и выходе газа происходит вращение механизма. Объемом измерительной камеры счетчика определяется объем вытесненного ресурса.
Счетный механизм с 8-ми разрядным роликовым сумматором фиксирует накопленное значение прошедшего объема газа. Конструкция счетчика ЭМИС-РГС 245 допускает исполнение двунаправленного счетного механизма, который суммирует объем газа, прошедший через рабочую камеру, независимо от направления потока.
Основные технические характеристики ротационного счетчика газа РГС 245
| Параметры | Значения |
|---|---|
| Классы точности | 0,6; 1,0 |
| Рабочее давление среды, МПа | до 25 |
| Температура измеряемой среды, °С | от -30 до +80 |
| Допустимое атмосферное давление, кПа | от 84 до 106,7 |
| Температура окружающей среды, °С | от -40 до +60 |
| Относительная влажность воздуха, % | не более 95 |
| Выходные сигналы | импульсный низкочастотный |
| Защита от пыли и влаги |
|
| Интервал между поверками, лет | 6 |
| Взрывозащита | 1Ex ib IIC T6…Т1 Gb X или 1Ex ia IIC T6…Т3 Gb X |
| Время наработки на отказ, ч | 110 000 |
| Срок службы | не менее 12 лет |
Ниже, в Таблице 1 указаны диапазоны рабочих расходов газа для различных типоразмеров счетчика, а также значения падения давления на роторах счетчика при максимальном расходе.
Таблица 1. Диапазоны измерений
| Типоразмер | Диаметр условного прохода, Ду, мм | Динамический диапазон | Qmin, м3/ч | Qmax, м3/ч | Падение давления при при Qmax не более, кПа |
|---|---|---|---|---|---|
| G10 | 25 | 1:40 | 0,4 | 16 | 0,05 |
| G16 | 50 | 1:50 | 0,5 | 25 | 0,07 |
| G25 | 50 | 1:80 | 0,5 | 40 | 0,13 |
| G40 | 50 | 1:130 | 0,5 | 65 | 0,13 |
| G65 | 50 | 1:200 | 0,5 | 100 | 0,16 |
| G100 | 80 | 1:200 | 0,8 | 160 | 0,19 |
| G160-80 | 80 | 1:160 | 1,6 | 250 | 0,32 |
| G160-100 | 100 | 1:160 | 1,6 | 250 | 0,32 |
| G250 | 100 | 1:200 | 2,0 | 400 | 0,55 |
| G400-100 | 100 | 1:200 | 3,2 | 650 | 0,65 |
| G400-150 | 150 | 1:100 | 6,5 | 650 | 0,35 |
| G650 | 150 | 1:100 | 10,0 | 1000 | 0,49 |
| G1000 | 200 | 1:100 | 16 | 1600 | 0,55 |
Примечание: * по специальному заказу возможно исполнение с динамическим диапазоном 1:250.
Дополнительная информация
Установка и замена газового счётчика ЭМИС-РГС 245
Газовый счетчик ЭМИС-РГС 245 может устанавливаться как на горизонтальном, так и на вертикальном участке трубопровода. Вертикальное расположение счетчика является оптимальным, когда движущийся поток газа «сверху-вниз» обеспечивает самоочистку вращающихся роторов. Счетчик ЭМИС-РГС 245 не требует наличия прямых участков до и после места установки во всем диапазоне расходов, а также применения струевыпрямителей. Перед счетчиком газа рекомендуется устанавливать сетчатый фильтр со степенью фильтрации 50 мкм для задержки твердых частиц.
Обладающий большой пропускной способностью и широким диапазоном измерений ротационный (роторный) счётчик газа ЭМИС-РГС 245 является одним из самых надежных и экономичных устройств учета природного газа при соблюдении всех условий монтажа и эксплуатации. Долговечность, компактность, отсутствие потребности в электроэнергии — в числе особых достоинств газового счетчика.
